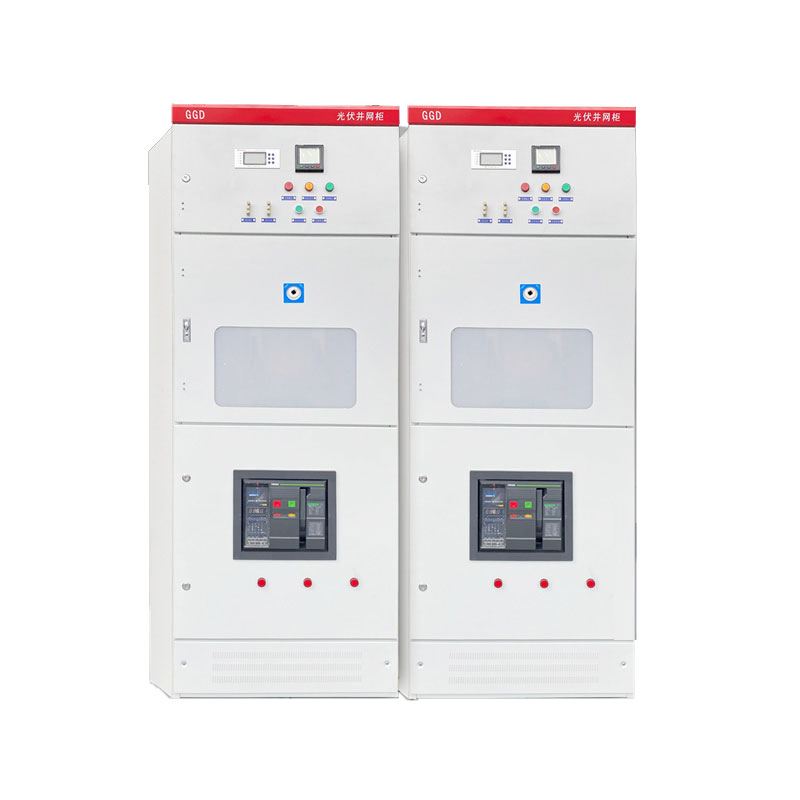

光伏并网柜 380V/10kV防孤岛并网开关柜 双向计量
光伏并网柜是分布式光伏发电系统与电网连接的分界点设备，装在逆变器与电网之间，实现防孤岛保护（≤2s 脱网）、双向计量（0.5S 级）、过压欠压过流短路保护、电能质量监测及远程四可（可观可测可控可调）。低压型 AC 400V、额定电流 100–1250A，户内 IP30/户外 IP54，适配户用及工商业屋顶"自发自用余电上网"；中压型 10kV 适用于大型光伏电站。符合 GB/T 50797、GB/T 19964 标准，支持国网验收。咨询热线：18658772666。
产品概述
光伏并网柜，是信晟电气专为分布式光伏发电系统研发的低压并网成套设备。产品适用于交流 50Hz、额定电压 400V 的低压配电系统，主要用于 0.4kV 电压等级的分布式光伏发电项目，作为光伏阵列与电网之间的连接与保护设备，实现光伏发电系统的安全可靠并网运行。
该产品主要由防孤岛保护装置（还可加装故障解列装置、电能质量在线监测装置）、隔离刀开关、并网断路器、防雷器、温湿度控制器、电能计量装置和柜体等组成。柜型及柜体尺寸可根据现场情况定制，可选 MNS、GCS、GCK、GGD 等多种柜型。
当光伏发电系统出现电压、频率、过负荷等异常情况，对本站设备造成威胁或对电网侧产生冲击和影响时，光伏防孤岛装置可以迅速向并网断路器发出跳闸命令，迅速切除故障电路。当故障排除电网电压恢复正常，防孤岛保护装置监测正常会自动合上并网断路器。
广泛应用于工业厂房屋顶、商业建筑屋顶、户用分布式光伏、农光互补、渔光互补等各类分布式光伏发电项目。
产品设计制造严格遵循 GB/T 50797《光伏发电站设计规范》、GB/T 19964《光伏发电站接入电力系统技术规定》、NB/T 32004《光伏并网逆变器技术规范》等国家标准与行业标准。
核心优势
01 完善保护，安全可靠
防孤岛保护装置，具备被动孤岛检测功能
过流、过负荷、过电压、低电压保护
高低频保护、逆功率保护等多种保护功能
失压跳闸、有压自动合闸功能
防雷模块具有过热、过流保护功能，劣化后自动断开
有效防止电网侧反送电，保障检修人员生命安全
02 自动并网，智能运行
防孤岛保护装置具有失压跳闸和有压自动重合闸功能
电压异常时自动跳闸，电压恢复正常自动并网合闸
具备智能通讯功能，可与后台系统通讯组网
远程操作断路器分合闸
远程查看并网柜各种电参量及开关位置信息
实现无人值守，智能化运行
03 精准计量，规范管理
单独设置计量小室，内置双向智能电表安装支架
配备负控安装架，表计上下空间符合相关要求
计量室单独开门，可铅封，有效防止窃电
带透明观察窗，方便观察抄表
预留传感器电缆孔，便于现场安装
规范计量管理，满足供电局并网验收要求
04 工艺精良，品质卓越
柜体采用厚度不低于 2mm 的冷轧钢板制作
外壳油漆喷涂均匀，抗暴晒、抗腐蚀、附着力强
金属框架具有良好接地，至少设置 2 个接地端子
标有明显的保护接地符号
箱门、隔板采用静电环氧喷塑并进行橘纹处理消除眩光
柜顶四角配备可拆卸的起吊环，方便安装运输
05 设计合理，运维便捷
柜体设计满足自然通风要求，散热性能良好
能够从底部引入电缆，方便现场安装
防护等级不低于 IP65，适应各种环境
柜内元件安装易于检查和维修
二次设备、接线标明原理图和安装图标号
二次回路接线端子排安装位置合理，方便用户安装接线和检修
结构说明
光伏并网柜采用柜式结构，整体由一次回路、二次保护、计量装置、辅助系统等部分组成。
柜体结构：
采用优质冷轧钢板弯折焊接成型
钢板厚度≥2mm，强度高、刚性好
表面经酸洗磷化后静电环氧喷塑处理
橘纹处理消除眩光，美观耐用
防护等级 IP65，防尘防水性能好
柜顶四角配备可拆卸起吊环
柜型可选：MNS、GCS、GCK、GGD 等
功能分区：柜内按功能严格分隔为多个独立隔室：
母线室：安装主母线，单独开门
断路器室：安装并网断路器、隔离开关
计量室：安装电能表、负控装置，单独开门可铅封
继电保护室：安装防孤岛保护装置、测控装置
电缆室：进出线电缆连接
一次主要元件：
并网断路器：带欠压脱扣功能，电压整定 70%，预留一常开一常闭触点
隔离刀开关：明显断开点，保障检修安全
防雷器：浪涌保护，防止雷击过电压
电流互感器：计量与保护用
电压指示灯：电压状态指示
母线系统：铜排母线，载流量满足要求
二次保护与控制：
防孤岛保护装置：核心保护元件，具备多种保护功能
电能质量在线监测装置（可选）：监测电能质量
故障解列装置（可选）：故障解列保护
温湿度控制器：调节柜内温湿度
按钮、指示灯、转换开关：操作与状态指示
端子排：内外接线连接
计量装置：
双向智能电表（用户 / 供电局提供）
负控终端安装支架
计量室独立开门，可铅封
透明观察窗，方便抄表
预留传感器电缆孔（直径 60mm）
接线与布线：
二次导线采用阻燃多股铜芯塑料导线
所有进出线控制配线及端子均做配线标记
标记文字与编号与控制原理图一致
配线标记采用阻燃材料
主回路按国标规定的颜色和文字标注
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 系统参数 | ||
| 额定电压 | V | AC 400 |
| 额定频率 | Hz | 50 / 60 |
| 工作电源 | V | 85 ~ 265（AC/DC） |
| 正常功耗 | W | < 5 |
| 额定电流 | A | 100 / 200 / 400 / 630 / 800 / 1250（可选） |
| 保护功能 | ||
| 过流保护 | - | 有 |
| 过负荷保护 | - | 有 |
| 过电压保护 | - | 有 |
| 低电压保护 | - | 有 |
| 高低频保护 | - | 有 |
| 逆功率保护 | - | 有 |
| 防孤岛保护 | - | 被动孤岛检测 |
| 失压跳闸 | - | 有 |
| 有压自动合闸 | - | 有 |
| 通讯功能 | ||
| 通讯接口 | - | RS485 总线 |
| 通讯协议 | - | Modbus-RTU（可选） |
| 远程监控 | - | 支持远程分合闸、数据采集 |
| 结构参数 | ||
| 柜体材质 | - | 冷轧钢板，厚度≥2mm |
| 防护等级 | - | IP65 |
| 柜型可选 | - | MNS / GCS / GCK / GGD |
| 冷却方式 | - | 自然通风 |
| 安装方式 | - | 户内落地安装 |
| 接地端子 | - | 至少 2 个，带明显保护接地符号 |
| 性能指标 | ||
| 二次回路工频耐压 | V | 2000（1min 无破坏性放电） |
| 元件温升 | - | 不超出标准允许温升 |
| 防雷保护 | - | 过热、过流保护，劣化自动断开 |
| 计量方式 | - | 双向计量，计量室可铅封 |
型号含义
P V G - □ / □ - □ │ │ │ │ │ └── 设计序号 │ │ │ │ └────── 额定电流（A） │ │ │ └─────────── 额定电压（V） │ │ └─────────────── 光伏并网柜 │ └───────────────── 光伏 └─────────────────── 配电
PVG：Photovoltaic Grid-connection，光伏并网
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -25℃
海拔高度：不超过 2000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及导电尘埃
安装场所：户内安装，无剧烈震动及冲击的场所
倾斜度：设备安装倾斜度不超过 5°
通风条件：周围留有足够的通风散热空间
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
光伏并网柜作为分布式光伏发电系统的核心配套设备，应用场景极为广泛：
🏭 工业屋顶光伏：工厂、工业园区屋顶分布式光伏
🏢 商业建筑光伏：商场、写字楼、酒店屋顶光伏
🏘️ 户用分布式光伏：居民住宅屋顶光伏发电
🌾 农光互补：农业大棚、农田光伏电站
🐟 渔光互补：鱼塘、水面光伏发电
🏫 公共建筑光伏：学校、医院、政府办公楼光伏
🚗 车棚光伏：停车场、充电站光伏车棚
🏗️ BIPV 建筑光伏：光伏建筑一体化项目
🔋 光储一体化：光伏 + 储能联合系统
🏞️ 乡村振兴：农村分布式光伏、扶贫光伏
