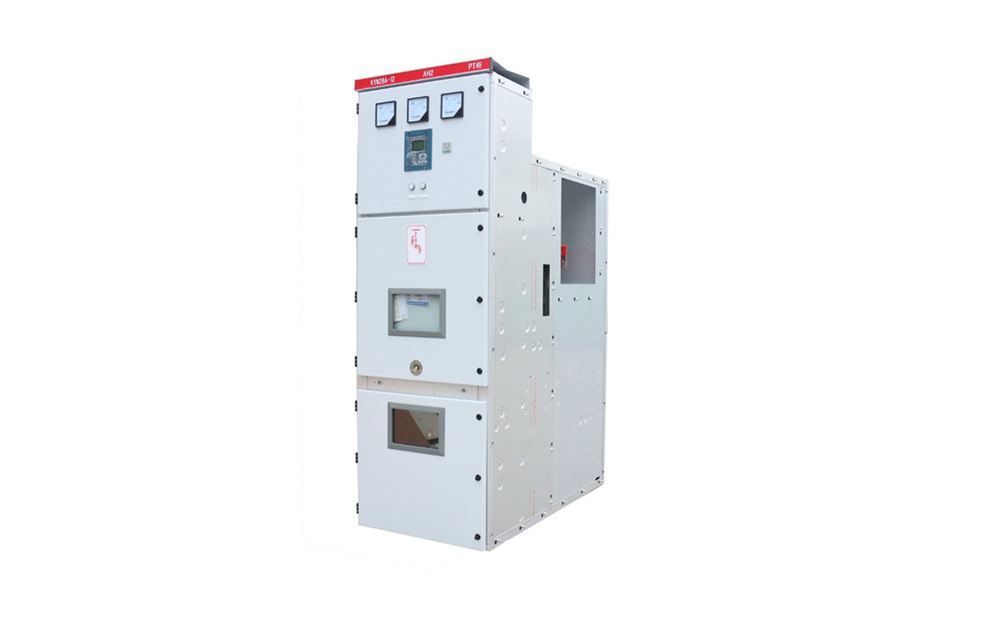

KYN28A-12铠装移开式开关柜 10kV户内高压中置柜​

产品概述

KYN28A-12（GZS1）型铠装移开式交流金属封闭开关设备，是信晟电气自主研发生产的中压成套配电核心设备。产品适用于三相交流 50Hz、12kV 及以下电压等级的电力系统，主要用于电能的接收、分配与传输，并对电路实施全方位的控制、保护与实时监测。

该产品广泛应用于市政电网、工业厂区、商业综合体、轨道交通、数据中心等场景，是中压配电系统中使用最广泛、技术最成熟的开关柜型之一。

产品严格按照 GB/T 3906-2020《3-35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》及 IEC 62271-200 国际标准设计制造，各项性能指标均达到国内先进水平。

核心优势

01 安全可靠，五防联锁

完善的机械与电气双重联锁装置，全面满足 "五防" 要求：

• 防止误分、误合断路器

• 防止带负荷分、合隔离开关

• 防止带电挂（合）接地线（接地开关）

• 防止带接地线（接地开关）合断路器（隔离开关）

• 防止误入带电间隔

各功能室均设有独立泄压通道，一旦发生内部故障，压力可及时释放，最大限度保障运维人员安全。

02 结构坚固，工艺精湛

• 柜体采用进口敷铝锌钢板制造，防腐蚀能力强，无需额外表面处理

• 全金属模块化组装结构，经 CNC 高精度设备加工，采用多重折边工艺

• 拉铆螺母 + 高强度螺栓连接，整体精度高、重量轻、机械强度好

• 外壳防护等级 IP4X，各隔室门打开时防护等级 IP2X

03 配置灵活，互换性强

• 可适配 VS1、VD4、ZN65 等多种主流型号真空断路器

• 手车设有工作位置、试验位置双定位，各位置均有明确显示装置

• 标准化设计，同型号手车可直接互换，维护更换便捷

• 电缆室可容纳多达 9 根单芯电缆，满足大容量出线需求

04 运维便捷，经济性好

• 各功能室独立分隔，检修时互不影响

• 断路器手车可轻松抽出，便于现场维护与试验

• 二次元件布局合理，接线清晰，故障排查快速

• 产品使用寿命长，全生命周期运维成本低

结构说明

开关柜整体采用铠装式结构，由柜体和断路器手车两大部分组成。

柜体内部用金属隔板分隔为四个独立功能室：

• 母线室：位于柜体后上部，安装主母线及分支母线

• 断路器手车室：位于柜体前中部，断路器手车在此室内移动

• 电缆室：位于柜体后下部，用于安装电缆、电流互感器、接地开关等

• 继电器仪表室：位于柜体前上部，安装二次保护、测量、控制元件

手车在柜体内有三个位置：

• 工作位置：主回路与二次回路均接通，设备正常运行

• 试验位置：主回路断开，二次回路接通，可进行调试试验

• 断开位置 / 检修位置：手车拉出柜体，完全脱离主回路

技术参数

型号含义

K Y N 28A - 12 Z
│ │ │  │    │ └── Z：真空断路器
│ │ │  │    └──── 12：额定电压（kV）
│ │ │  └───────── 28A：设计序号
│ │ └──────────── N：户内型
│ └────────────── Y：移开式
└──────────────── K：金属铠装式

使用环境

为确保设备安全稳定运行，安装使用环境应满足以下条件：

1. 环境温度：最高气温 +40℃，最低气温 -15℃

2. 相对湿度：日平均相对湿度 ≤95%，日平均水蒸气压力 ≤2.2kPa；月平均相对湿度 ≤90%，月平均水蒸气压力 ≤1.8kPa

3. 海拔高度：不超过 1000m（高海拔地区可定制）

4. 地震烈度：不超过 8 级

5. 环境要求：周围空气无腐蚀性、可燃性气体及水蒸气等明显污染

6. 振动条件：无剧烈振动的场所

超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。

应用领域

KYN28A-12 中置开关柜应用场景广泛，主要包括：

• 🏭 工业厂区：各类工厂、矿山企业的配电系统

• 🏙️ 市政电网：城市变电站、开闭所、箱式变电站

• 🏢 商业建筑：商场、写字楼、医院、学校等公共建筑

• 🚇 轨道交通：地铁、轻轨、铁路沿线配电

• ✈️ 交通枢纽：机场、港口、车站等重要设施

• 💻 数据中心：IDC 机房、云计算中心供电系统

• 🌬️ 新能源：风力发电、光伏电站升压并网

• 📦 其他：隧道、体育场、住宅小区等各类配电工程

信晟电气服务承诺

✅ 按需定制：可根据客户实际需求提供个性化配置方案

✅ 品质保障：全流程质量管控，出厂前严格检测试验

✅ 技术支持：专业工程师团队提供选型指导与技术答疑

✅ 售后运维：安装指导、调试培训、定期回访，全周期服务

KYN28A-12 常见问题

Q1：KYN28A-12 和 KYN61-40.5 怎么选？

按电压等级分：10kV 系统选 KYN28A-12，35kV 系统选 KYN61-40.5。补充：KYN28A-12 额定电压覆盖 3.6/7.2/12kV 三档，同一柜型可适配不同电压等级系统。

Q2：3.6kV、7.2kV、12kV 三个电压等级怎么理解？

指同一柜体结构可适配的三个额定电压档位，选型时按系统实际电压确定。补充：不同电压档对应的绝缘水平不同——12kV 时工频耐受 42kV、雷电冲击 75kV。

Q3：能配哪些断路器手车？

标准配置 VS1 或 VD4 真空断路器手车，额定电流 630–3150A 共六档。补充：手车具备互换性，同规格手车可任意互换，便于检修时快速替换。

Q4：防护等级 IP4X 是什么意思？为什么隔室门打开后是 IP2X？

IP4X 指柜体外壳可防止直径 1mm 以上固体异物进入；隔室门打开时降至 IP2X，可防手指触碰。补充：这是 GB/T 3906 对金属封闭开关设备的标准要求，属正常设计，不代表防护缺陷。

Q5：KYN28A-12 和 XGN15-12 环网柜怎么选？

KYN28A-12 为中置柜，配断路器、保护功能完整、可分断短路电流，适用于主配电与进线；XGN15-12 为环网柜，多用于负荷开关+熔断器组合，适用于环网供电与终端配电。补充：10kV 配电房通常以 KYN28A-12 作进线与主馈线，XGN15-12 作分支环网。

Q6：短路开断电流有哪些档位？

20kA、25kA、31.5kA、40kA 四档，对应额定短时耐受电流（4s）与峰值耐受电流 50/63/80/100kA。补充：需按系统短路计算书确定，10kV 配电房常用 25kA 或 31.5kA。

Q7：适用于哪些场景？

工业厂区、市政电网、商业建筑、轨道交通、交通枢纽、数据中心、新能源电站等。补充：数据中心与医院等对供电连续性要求高的场所，建议配置微机综保与通信接口，便于接入后台监控。

Q8：交货期多久？可以定制吗？

支持按图纸定制，交货期以技术图纸确认后的排产计划为准。补充：KYN28A-12 属常规标准柜型，排产窗口相对较短；非标方案需先完成技术交底。咨询热线：18658772666。
