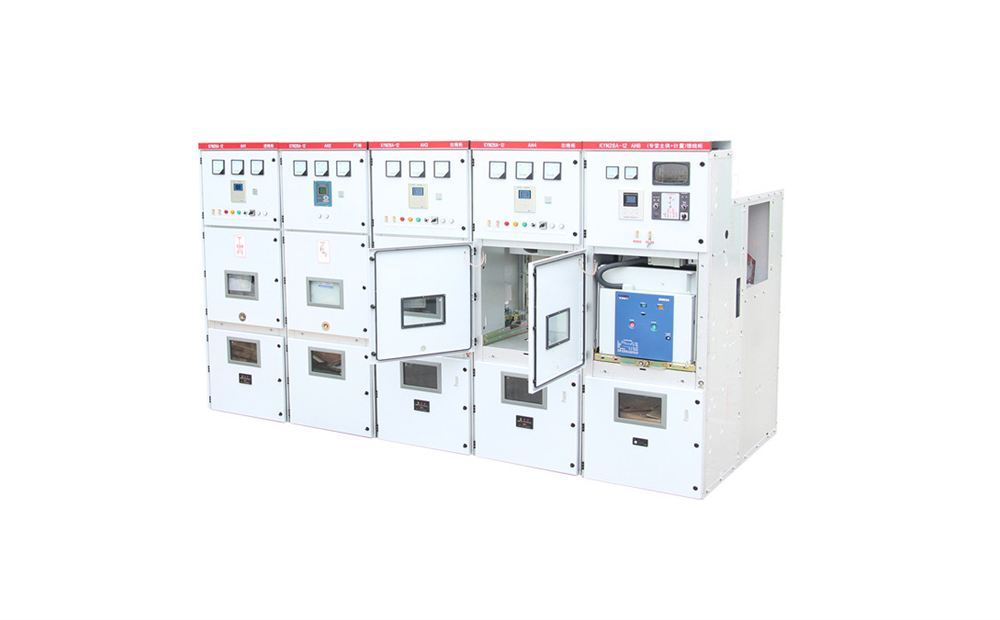

KYN28A-12 10kV户内金属铠装中置式开关柜 高压中置柜 变电站成套配电设备

一、产品介绍

KYN28A-12(Z) (GZS1)型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

  本产品符合标准：GB/T 3906-2020《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC 62271-200《额定电压1kV及以上交流金属封闭开关设备和控制设备》。

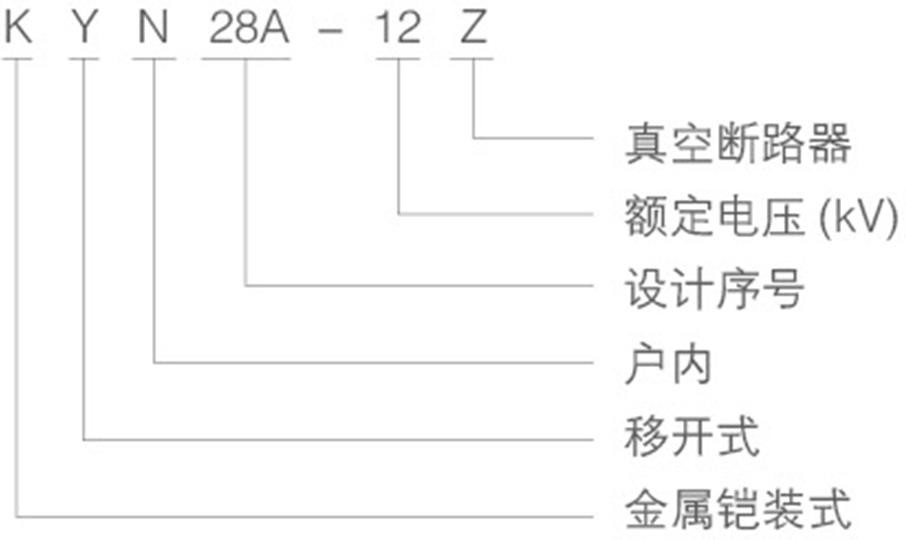

二、型号及含义

三、工作条件

1周围空气温度：*高温度+40℃，*低温度-15℃；
2相对湿度：日平均相对湿度：≤95%．日平均水蒸气压力不超过2.2KPa，月平均相对湿度≤90%；月平均水蒸气压力不超过1.8KPa；
3海拔高度：≤1000m；
4地震强度：不超过8级；
5周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
6无剧烈振动场所；
7超出GB3906-2020规定的正常条件下使用时，由用户和本公司协商。

四、适应场所

城市居民、大型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

主要特点

KYN28-12开关设备适用于三相交流50HZ电力系统中，全为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能，KYN28-12设备可配装VS1系列、VD4系列，ZN65系列，手车设有工作位置，试验位置，电缆室可装多达9根芯电缆，满足：五防要求。

四、结构特点

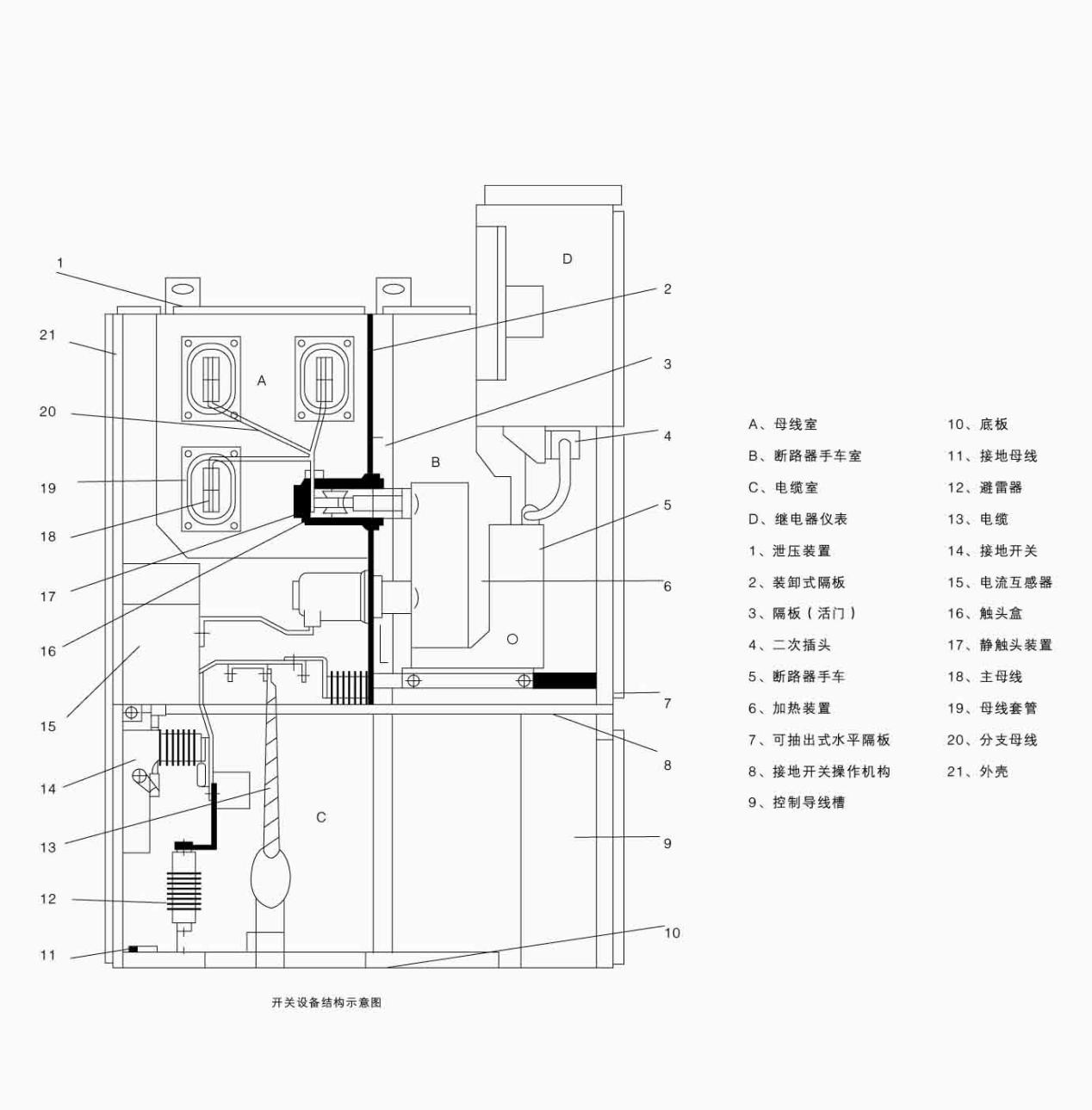

1.开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经CNC高精度设备加工，采用先进的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。

2.开关设备可配装本公司生产的VS1系列、VD4系列、ZN65系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有定位和显示装置，安全可靠。

3.电缆室可装多达9根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

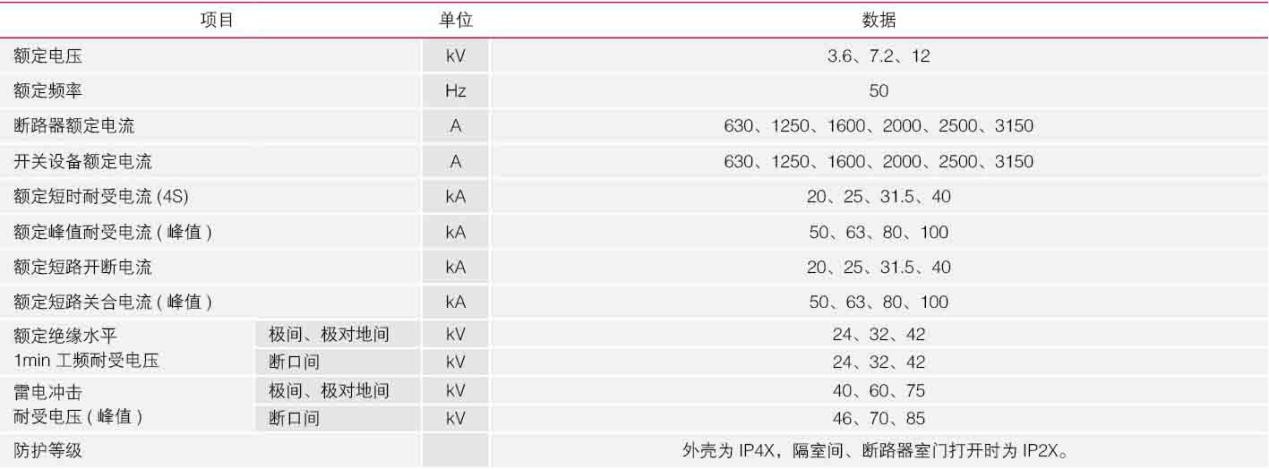

五、技术参数

六、安装须知

提供操作说明书，操作手柄，元器件说明书；操作视频等；

柜体结构：抽出式铠装移开式交流金属封闭开关设备；

材质：断路器室、主母线室、电缆室和继电器仪表室采用进口敷铝锌板；门板采用2mm冷轧板材质；

防护等级：IP4X。

包装：PVC发泡纸/PEE环保包装纸皮/木箱包装

装卸工具：叉车、吊车；

运输及装卸：产品在运输和装卸时不准倒置和翻转、不得撞击不准强烈震动；

安装说明：产品现场安装时，应注意柜体表面油漆的保护，产品外部、柜门内、绝缘套管表面的尘埃、污物清除干净；产品铭牌数据、产品合格证书是否与订单相符，并根据装箱单检查文件、备件是否遗漏；

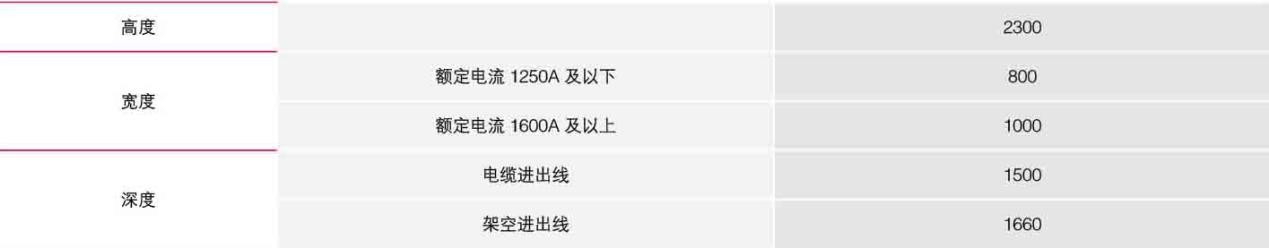

七、外形尺寸（mm）

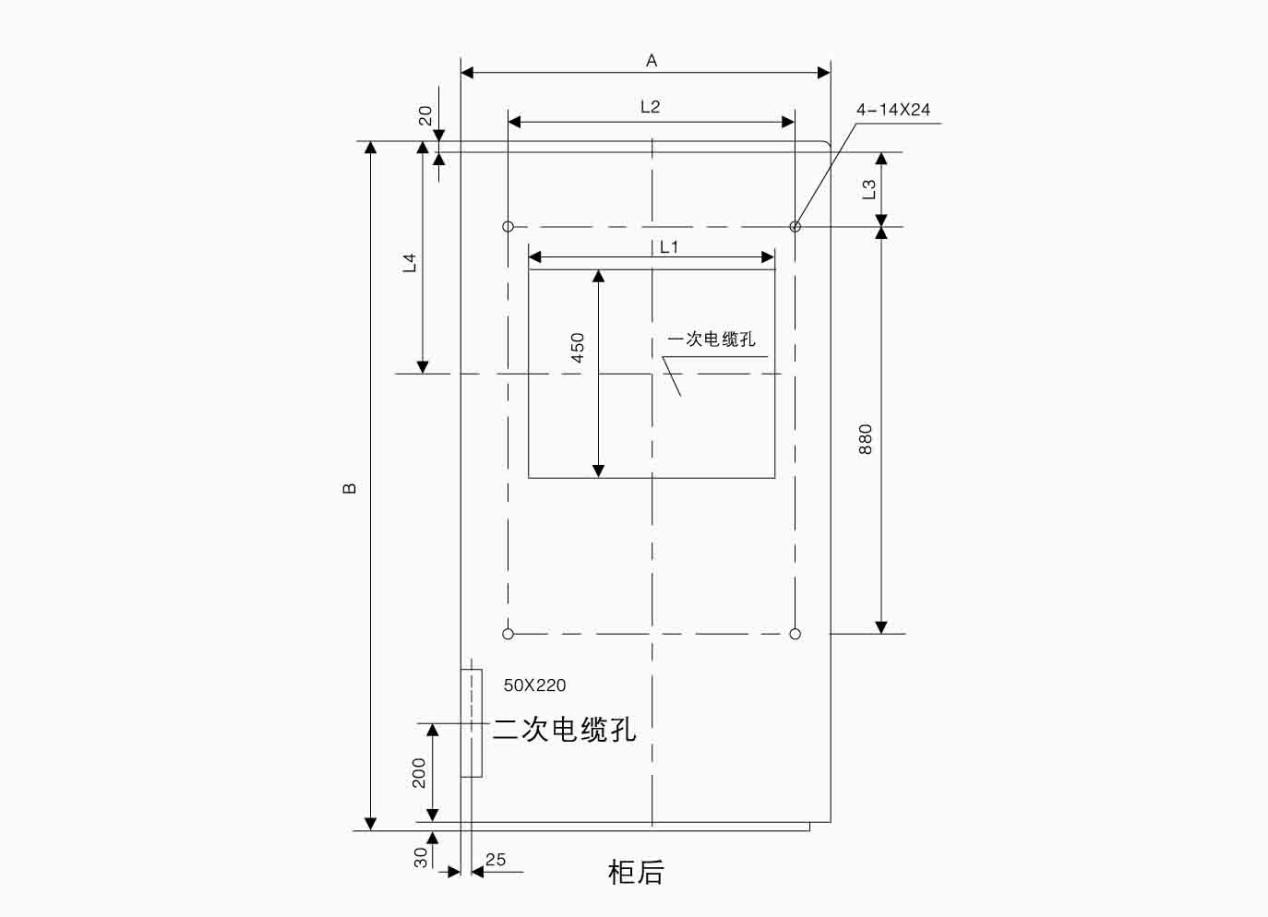

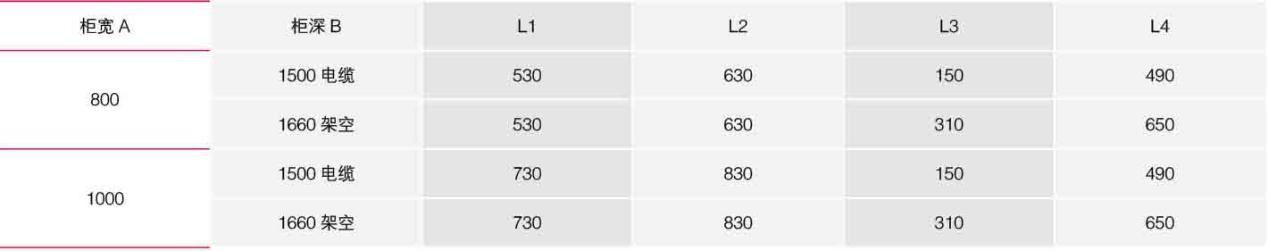

八、安装尺寸（mm）

九、订货须知

报价及订货时应提供下列资料：主回路系统方案图；辅助电路电气原理图，排列图、平面布置图；柜体颜色；所需备品备件清单，其它特殊使用条件及要求的书面资料。

是否定制：来图定制产品，无现货。

出厂资料：制造厂提货时应提供下列文件及附件：

1、发货清单；

2、产品合格证及出厂试验报告；

3、使用说明书；

4、有关电器图纸、主要元器件说明书；柜门钥匙、操作手柄及合同单规定的备品备件。
