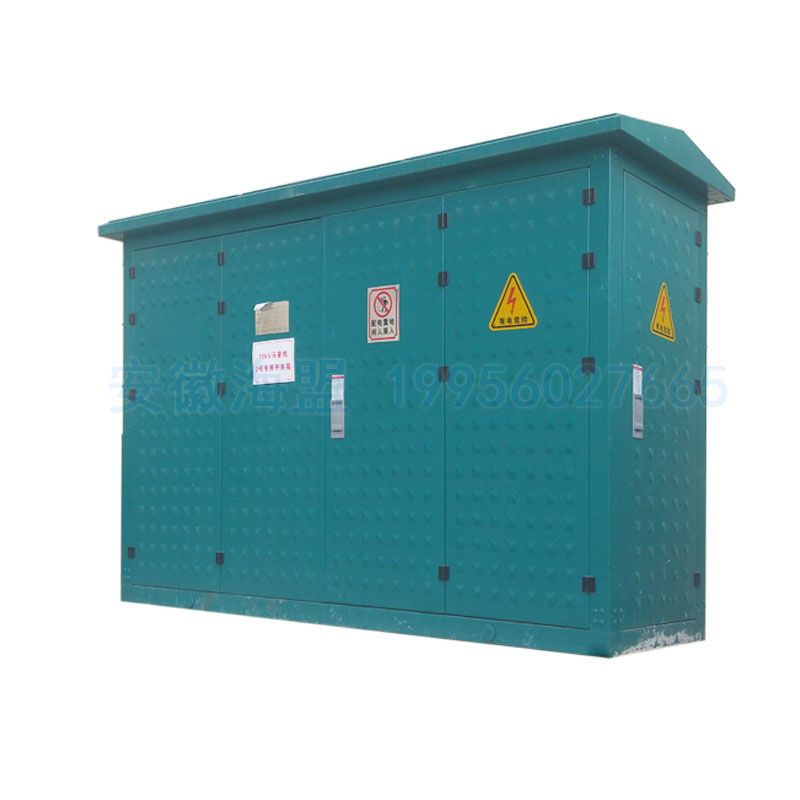

DFW-12高压电缆分支箱 10kV户外欧式电缆分接箱
DFW-12是10kV户外高压电缆分支箱，欧式电缆分接，户外防雨防尘，适用于城市配电网电缆分接、工业园区配电、小区供电。信晟电气厂家直供，支持定制，咨询热线：18658772666。
产品概述
DFW-12 系列高压电缆分支箱（又称电缆分接箱），是信晟电气专为城市配电网电缆化工程研发的中压配电设备。产品适用于额定电压 12kV、额定频率 50Hz 的三相交流电力系统，广泛用于 10kV 电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的核心电气设备。
该产品采用全绝缘、全密封结构设计，电缆接头采用高等级绝缘橡胶紧包覆绝缘，无裸露带电体，安全可靠。具有结构紧凑、安装便捷、维护方便、组合灵活等显著优点，是城市配电网电缆化改造的理想设备。
产品设计制造严格遵循 GB/T 3906-2020、GB/T11022 等国家标准及 IEC 62271-200相关国际标准，电缆接头符合 DIN47636 标准，各项性能指标均通过权威检测认证。
核心优势
01 全绝缘全密封，安全可靠
所有带电部件全部密封绝缘，无裸露带电体
电缆接头采用硅橡胶全绝缘材料，可触摸，安全性能优异
绝缘性能好，防凝露、防污秽、耐腐蚀
即使在潮湿、恶劣环境下仍能安全运行
有效防止人身触电事故，保障运维安全
02 结构紧凑，占地极小
采用对接套管作为连接母排，箱体长度小
电缆排列清晰，三芯电缆不需大跨度交叉
整体体积小巧，占地面积仅为传统开闭所的 1/5~1/10
可灵活安装于街道、小区、绿化带等狭小空间
大幅节省土建成本与用地资源
03 配置灵活，组合多样
提供普通分接型与带开关型两大系列
分支回路数 2~8 回可选，满足不同分接需求
欧式、美式多种接口型式可选
可配置 SF6 负荷开关，实现环网供电功能
可加装避雷器、接地开关、电压指示器等附件
对各种不同的用户要求均能提供满意的技术方案
04 安装便捷，免维护
全预制式结构，工厂预装调试完成
现场只需连接电缆即可投入使用
安装简单快捷，大幅缩短施工周期
全密封结构，日常运行几乎无需维护
使用寿命长，全生命周期成本低
05 户外专用，耐候性强
专为户外环境设计，适应各种气候条件
外壳采用 2mm 优质不锈钢板制造，防腐防锈
电缆接头支架采用不锈钢材料，经久耐用
柜体防护等级达 IP33，防雨防尘性能好
双向开门设计，前后均可操作维护
结构说明
DFW-12 高压电缆分支箱采用箱式户外结构，整体由箱体与内部连接系统两大部分组成。
箱体结构：
外壳采用优质不锈钢板或敷铝锌钢板制造
表面经酸洗磷化后静电喷塑处理，防腐性能优异
双向开门设计，前后均可操作维护
门锁具有防盗、防锈、防堵功能
箱体底部设有电缆进出线孔，配密封格兰头
内部分区：柜内用绝缘隔板分隔为两个独立区域：
母线室：位于柜体上部，安装主母线及对接套管
电缆仓：位于柜体下部，用于电缆连接与固定
电缆接头支架采用不锈钢材料，强度高、耐腐蚀
电缆连接系统：
采用 630A 螺栓固定连接式电缆接头
符合 DIN47636 标准，互换性好
接头采用硅橡胶全绝缘材料，可触摸
绝缘性能优异，爬电距离大
安装便捷，连接可靠
带开关型配置（可选）：
配置三工位 SF6 负荷开关
实现合闸、分闸、接地三种状态
完善的机械联锁，满足 "五防" 要求
进出线可达 8 路，配置灵活
兼具分接箱与环网柜双重功能
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 / 1250 |
| 额定短时耐受电流（4s） | kA | 20 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短路关合电流（峰值） | kA | 50 |
| 1min 工频耐受电压（相间、对地） | kV | 42 |
| 雷电冲击耐受电压（相间、对地） | kV | 75 |
| 分支回路数 | 回 | 2~8 回（可选） |
| 电缆接头额定电流 | A | 630 |
| 外壳防护等级 | - | IP33 |
| 外壳材料 | - | 不锈钢 / 敷铝锌板 |
| 接口型式 | - | 欧式 / 美式（可选） |
| 开关配置 | - | 无开关 / SF6 负荷开关（可选） |
型号含义
D F W - 12 │ │ │ └── 12：额定电压（kV） │ │ └─────── W：户外型 │ └───────── F：分接/分支 └─────────── D：电缆
后缀可标注类型：E 表示欧式，A 表示美式，F 表示带负荷开关型
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -25℃
海拔高度：不超过 2000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：户外安装，适应风吹、雨淋、日晒、粉尘等环境
安装场所：户外地面安装，无剧烈振动及冲击的场所
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
DFW-12 高压电缆分支箱作为城市配电网电缆化的核心设备，应用场景极为广泛：
🏙️ 市政配电网：城市电缆网络节点分接、电缆分支
🏘️ 住宅小区：居民小区配电、楼幢电缆分接
🏢 商业建筑：商场、写字楼、酒店高压电缆分接
🏭 工业厂区：工厂车间配电、厂区电缆分支
🛣️ 道路照明：城市主干道、高速公路路灯供电分接
🌳 市政绿化：公园、广场、绿化带配电设施
📦 箱变配套：预装式箱式变电站进出线分接
🔌 新能源：分布式光伏、充电桩集群并网分接
信晟电气服务承诺
✅ 按需定制：可根据客户实际需求提供回路数、接口型式、开关配置等个性化定制
✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的气密性试验与耐压试验
✅ 技术支持：专业工程师团队提供选型指导、方案设计与技术答疑
✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
