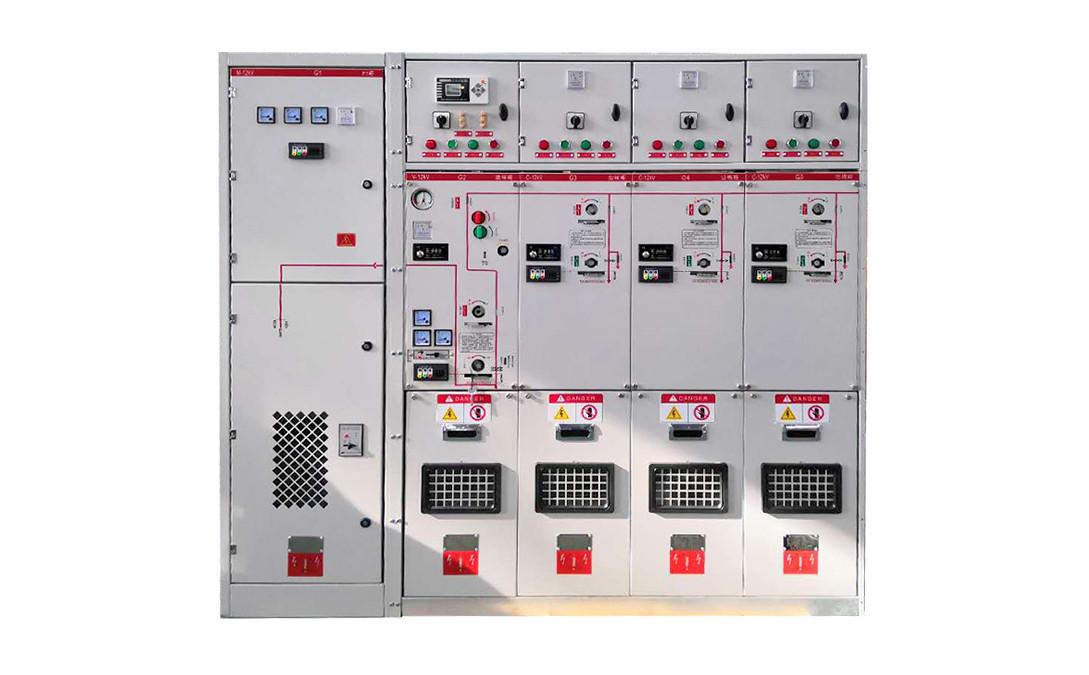

RM16-12/24环保气体环网柜 12/24kV户内无SF6充气共箱柜

产品概述

RM16-12/24kV 环保气体绝缘环网开关设备，是信晟电气响应国家 "双碳" 战略研发的新一代绿色环保型中压配电设备。产品适用于交流 50Hz、额定电压 12kV/24kV 的三相交流电力系统，广泛用于城市配电网、工业企业、商业建筑、住宅小区等场所的环网供电与终端配电。

该产品采用干燥空气或高纯氮气（N₂）作为绝缘介质，真空灭弧室进行灭弧，完全替代传统 SF6 六氟化硫气体，从根本上杜绝了强温室气体的使用与排放。所有带电部件及开关元件完全密封于不锈钢气箱内，全绝缘全密封设计，具有安全可靠、环保无毒、结构紧凑、运维便捷、使用寿命长等显著特点。

产品设计制造严格遵循 GB/T 3906-2020《3~35kV 交流金属封闭开关设备》、IEC 62271-200等国家标准与国际标准，各项性能指标均达到行业先进水平。

核心优势

01 绿色环保，零温室效应

• 采用干燥空气或 99.99% 高纯氮气作为绝缘介质

• 完全不使用 SF6 六氟化硫强温室气体

• 气体全球变暖潜势（GWP）为 0，零温室效应

• 气体泄漏对外界环境无任何影响，无需回收处理

• 所有材料无毒无害，寿命周期结束后可回收利用

• 响应国家 "双碳" 战略，助力绿色低碳发展

02 全密封全绝缘，环境适应性强

• 所有带电部件及开关完全封闭于不锈钢气箱内

• 气箱采用 2.5~3.0mm 厚优质不锈钢板，机器人焊接

• 气箱防护等级高达 IP67，完全防尘防水

• 不受外界环境影响，适应高湿度、多粉尘、重污秽等恶劣环境

• 绝缘性能稳定，运行可靠性高

• 设计使用寿命 30 年以上

03 真空灭弧，性能优异

• 采用真空灭弧室进行灭弧，灭弧性能优异

• 无电弧外喷，安全性高

• 电寿命长，机械寿命长，可频繁操作

• 灭弧介质与绝缘介质分离，互不影响

• 开断能力强，截流值低，操作过电压小

04 模块化设计，组合灵活

• 采用模块化单元设计，各功能单元独立成气箱

• 提供 C 单元（负荷开关）、F 单元（负荷开关 + 熔断器组合电器）、V 单元（真空断路器）等多种功能模块

• 可灵活组合成进线柜、出线柜、计量柜、PT 柜、联络柜等

• 固定式单元组合与可扩展型单元两大类可选

• 扩展性好，满足不同规模配电系统需求

05 安全可靠，运维便捷

• 完善的机械联锁，全面实现 "五防" 功能

• 三工位开关设计，合闸、分闸、接地状态清晰

• 气箱设有独立的泄压装置与防爆膜片

• 配备气体密度监测装置，实时监测气箱压力

• 全密封结构，日常运行几乎免维护

• 体积小巧，占地面积小，安装方便

结构说明

RM16 环保气体环网柜采用全密封共箱式结构，整体由不锈钢气箱与低压操作舱两大部分组成。

气箱结构：

• 主体气箱采用 2.5~3.0mm 厚 304 不锈钢钢板

• 激光切割下料，机器人自动焊接

• 焊接变形小，气密性好，年泄漏率极低

• 气箱内充以干燥空气或高纯氮气作为绝缘介质

• 设有防爆膜片与压力释放通道，故障时电弧定向泄压

功能单元：气箱内集成多种功能模块：

• C 单元（负荷开关单元）：三工位真空负荷开关，实现合闸、隔离、接地

• F 单元（组合电器单元）：负荷开关 + 高压限流熔断器，用于变压器保护

• V 单元（断路器单元）：真空断路器，实现全电流开断与保护

• 母线系统：主母线及连接系统，实现各单元间电气连接

低压操作舱：

• 位于柜体前部，安装操作机构、二次元件、控制器

• 与高压气箱完全隔离，操作安全

• 可配备智能配电终端、DTU 等，实现配电自动化

• 面板设有位置指示、操作孔、观察窗等

操作机构：

• 弹簧储能操作机构，手动 / 电动可选

• 三工位开关设计，状态清晰可靠

• 操作力小，动作平稳，机械寿命长

• 完善的机械联锁，防止误操作

技术参数

表格

型号含义

R M 16 - 12 / 24 □
│ │  │    │     │ └── 单元类型（C/F/V）
│ │  │    │     └──── 额定电压（kV）
│ │  │    └────────── 设计序号
│ │  └─────────────── M：全绝缘充气式
│ └────────────────── R：环网柜
└──────────────────── R：环保型（环保气体）

后缀可标注气体类型：K 表示空气，N 表示氮气

使用环境

为确保设备安全稳定运行，安装使用环境应满足以下条件：

1. 环境温度：最高气温 +40℃，最低气温 -25℃

2. 海拔高度：不超过 2000m（高海拔地区可定制）

3. 湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%

4. 地震烈度：不超过 8 度

5. 环境要求：可适应高湿度、多粉尘、重污秽等恶劣环境

6. 安装场所：户内安装，无剧烈振动及冲击的场所

7. 倾斜度：设备安装倾斜度不超过 5°

超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。

应用领域

RM16 环保气体环网柜作为新一代绿色配电设备，应用场景极为广泛：

• 🏙️ 市政配电网：城市环网供电系统、社区开闭所、电缆分接

• 🏘️ 住宅小区：居民小区配电、商业住宅配电房

• 🏢 商业建筑：商场、写字楼、酒店、医院、学校等公共建筑

• 🏭 工业厂区：各类工厂、矿山企业的车间配电

• 📦 箱式变电站：预装式箱变的高压侧核心配套设备

• 🌱 新能源：分布式光伏、风电、充电桩等新能源并网配电

• 🚇 轨道交通：地铁、轻轨、铁路沿线站点配电

• 🏔️ 特殊环境：高海拔、高湿度、多粉尘等恶劣环境场所

• 🌿 绿色建筑：LEED 认证建筑、绿色低碳示范项目

信晟电气服务承诺

✅ 按需定制：可根据客户实际需求提供个性化配置与方案设计

✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的气密性试验与型式试验

✅ 技术支持：资深高压电气工程师提供选型指导、图纸确认与技术答疑

✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
