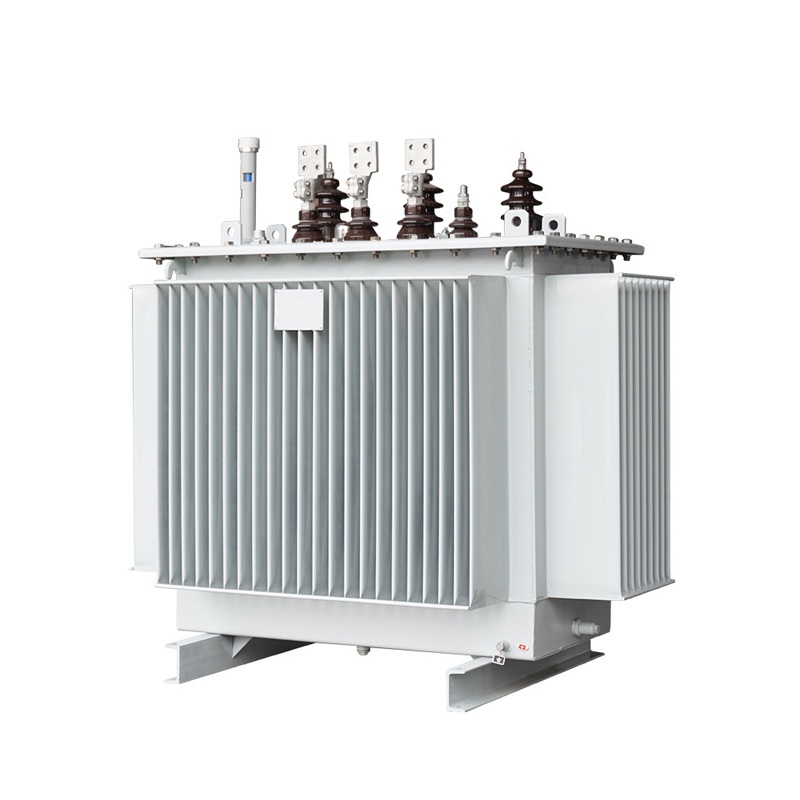

35kV油浸式电力变压器_S11/SZ11系列 35/10.5kV主变

产品概述

S11/SZ11 系列 35kV 低损耗油浸式电力变压器，是信晟电气生产的新一代高性能配电与电力变压器。产品适用于交流 50Hz、额定电压 35kV 级的输配电系统，用于将 35kV 电压转换为 10kV、6.3kV、3.15kV 等各级电压，广泛应用于发电厂、变电站、工矿企业、市政供电、新能源电站等场所。

该系列变压器在设计上比较先进，在材料、结构和工艺上进行了大幅度的改进和提高。高低压夹件采用钢拉带或上梁及侧梁拉紧，形成坚固的框架结构，增强铁芯夹紧力和耐受运输冲击能力。抗短路能力强，外观造型美观，运行可靠，损耗低，噪声小，达到国外同类产品先进水平。

高低压线圈设纵向油道有利于散热，可大幅度降低铜油温差及线圈内部的热点温升。SZ11-8000/35 变压器样机一次性通过国家变压器检测中心进行的突发短路试验，产品性能可靠。

产品设计制造严格遵循 GB/T 1094.1《电力变压器》、GB/T 6451《油浸式电力变压器技术参数和要求》等国家标准。

核心优势

01 低损耗设计，节能高效

• 采用 S11/SZ11 系列低损耗设计标准

• 空载损耗和负载损耗大幅降低

• 运行能耗低，节能效果显著

• 全生命周期运行成本低

• 符合国家节能降耗政策要求

• 空载电流小，功率因数高

02 抗短路能力强，安全可靠

• 高低压夹件采用钢拉带或上梁及侧梁拉紧

• 形成坚固的框架结构，增强铁芯夹紧力

• 耐受运输冲击能力强

• 线圈结构稳固，抗短路能力优异

• SZ11-8000/35 样机一次性通过国家突发短路试验

• 运行安全可靠，使用寿命长

03 散热优良，温升低

• 高低压线圈设纵向油道，有利于散热

• 可大幅度降低铜油温差

• 有效降低线圈内部的热点温升

• 散热设计科学合理，散热效率高

• 运行温度低，绝缘老化慢

• 提高运行可靠性，延长使用寿命

04 工艺先进，品质卓越

• 优质冷轧硅钢片，叠片系数高

• 铁芯采用阶梯式接缝，空载损耗低

• 线圈采用无氧铜导线，导电性能好

• 真空干燥处理，绝缘性能优良

• 真空注油工艺，杜绝气泡隐患

• 严格的质量管控，出厂全检

05 低噪声运行，环保友好

• 铁芯采用多级接缝结构

• 铁芯夹紧结构优化，振动小

• 噪声水平低，达到国外同类产品先进水平

• 适应城市、居民区等对噪声敏感场所

• 密封性能好，无渗漏油

• 环保节能，绿色低碳

结构说明

35kV 油浸式电力变压器采用芯式结构，主要由铁芯、绕组、油箱、储油柜、绝缘套管、调压装置、冷却系统、保护装置等部分组成。

铁芯：

• 采用优质冷轧晶粒取向硅钢片

• 全斜接缝、阶梯步进式叠铁结构

• 铁芯采用钢拉带或上梁及侧梁拉紧

• 形成坚固的框架结构

• 增强铁芯夹紧力，降低空载损耗与噪声

• 铁芯表面经过特殊处理，防锈美观

绕组：

• 采用高纯无氧铜导线，导电性能好

• 高低压线圈设纵向油道，利于散热

• 降低铜油温差及线圈内部热点温升

• 层间绝缘采用优质绝缘材料

• 线圈经过恒压干燥处理，机械强度高

• 抗短路能力强，动热稳定性好

油箱与储油柜：

• 油箱采用优质钢板焊接成型

• 结构坚固，密封性能好

• 波纹油箱或管式散热结构

• 储油柜（油枕）调节油体积变化

• 油位计显示油位高低

• 外观造型美观，表面喷塑处理

调压装置：

• 无励磁调压：无励磁分接开关，停电时手动调压，调压范围 ±5% 或 ±2×2.5%

• 有载调压：有载分接开关，带负荷自动调压，调压范围 ±3×2.5%

• 分接开关性能可靠，操作方便

绝缘套管：

• 高压侧采用 35kV 级瓷套管

• 低压侧采用 10kV 级瓷套管

• 绝缘性能好，机械强度高

• 爬电距离大，适应污秽环境

• 套管密封可靠，无渗漏

冷却系统：

• 自然油循环自冷（ONAN）

• 自然油循环风冷（ONAF）可选

• 散热器 / 散热管散热面积充足

• 散热效率高，温升低

保护装置（可选）：

• 气体继电器（瓦斯继电器）

• 压力释放阀

• 温度控制器（油温、绕组温）

• 油位指示器

• 放油阀、取样阀

• 接地装置

技术参数

630kVA~31500kVA 三相双绕组无励磁调压电力变压器

表格

分接范围：±5% 或 ±2×2.5%

2000kVA~20000kVA 三相双绕组有载调压电力变压器

表格

分接范围：±3×2.5%

型号含义

S □ □ - □ / □
│ │ │   │   └── 电压等级（kV）
│ │ │   └────── 额定容量（kVA）
│ │ └────────── 性能水平代号（11/13/15等）
│ └──────────── 调压方式：Z=有载调压，无=无励磁调压
└────────────── 相数：S=三相，D=单相

冷却方式：F = 风冷，自冷无代号 示例：SZ11-8000/35 表示三相、有载调压、性能水平 11、额定容量 8000kVA、高压侧 35kV

使用环境

为确保变压器安全稳定运行，安装使用环境应满足以下条件：

1. 环境温度：最高气温 +40℃，最低气温 -25℃（户外型）/-5℃（户内型）

2. 海拔高度：不超过 1000m（高海拔地区可定制）

3. 湿度条件：相对湿度 ≤90%（25℃时）

4. 地震烈度：不超过 8 度

5. 环境要求：无严重污秽、无腐蚀性气体、无爆炸性气体

6. 安装场所：户外 / 户内安装，无剧烈震动及冲击

7. 冷却方式：自然油循环自冷（ONAN）/ 自然油循环风冷（ONAF）

8. 调压方式：无励磁调压 / 有载调压

超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。

应用领域

35kV 油浸式电力变压器作为输配电系统的核心设备，应用场景极为广泛：

• ⚡ 变电站：35kV 变电站、开闭所主变压器

• 🏭 工矿企业：钢铁、冶金、石化、矿山等大型企业供电

• 🏗️ 工业厂区：各类工业园区、工厂配电

• 🌱 新能源电站：光伏电站、风电场升压变压器

• 🏘️ 市政供电：城市配电网、区域供电

• 🚇 轨道交通：地铁、轻轨、铁路供电

• 💻 数据中心：大型 IDC 机房供电

• 🏥 重要设施：医院、机场、电视台等重要场所

• 🛢️ 石油化工：油田、炼油厂、化工厂

• 🚄 交通枢纽：高铁站、港口、机场

信晟电气服务承诺

✅ 按需定制：可根据客户实际需求提供个性化容量、电压、阻抗等参数定制

✅ 品质保障：全流程质量管控，每台变压器出厂前均通过严格的型式试验与出厂检验

✅ 技术支持：资深变压器工程师提供选型指导、方案设计与技术答疑

✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
