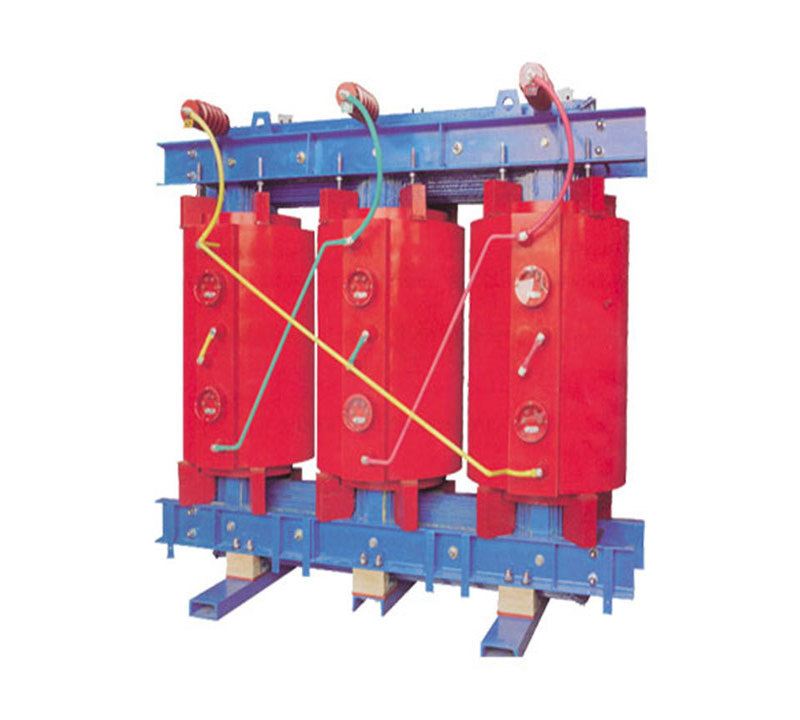

SC(B)13型环氧树脂浇注干式变压器
SC(B)13型环氧树脂浇注干式变压器是10kV三级能效干变，F级绝缘，IP20防护，适用于室内配电、商业、工厂等对防火有要求的场景，性价比好。信晟电气厂家直供，支持定制，咨询热线：18658772666。
产品概述
SC (B) 13 型环氧树脂浇注干式电力变压器，是信晟电气新一代超高能效节能干式配电设备，产品适用于交流 50Hz、6kV/10kV 电压等级配电系统，可将中压转换为 0.4kV 低压，广泛用于高层建筑、数据中心、医院、地铁、机场、制药厂、地下配电房等防火、环保、噪音管控严苛的场所。
本产品严格依据 GB/T 1094.1、GB/T 10228、JB/T10088 国家标准研发制造，采用进口真空薄膜脱气浇注工艺，相比 SC (B) 10、SC (B) 11 系列损耗大幅下降，空载损耗较 SCB10 降低 30% 以上，负载损耗较 SCB11 降低 10% 以上，节能优势突出。同时具备低噪音、极低局部放电、阻燃防爆、高机械强度、防潮免维护等核心优势，绕组采用真空压力一体浇注成型，绝缘结构致密稳定，高温不释放有毒气体，可直接深入负荷中心布置，是符合国家双碳政策的二级能效节能变压器。
标准机型防护等级 IP00，可按需选配 IP20、IP23 防护外壳；外壳可选普通钢板、不锈钢、铝合金材质，经酸洗、磷化、静电喷塑防腐处理。温控、负荷监测仪表统一布置于外壳低压侧，便于日常巡检与数据查看。
核心优势
01 超高能效，大幅降低运行电费
SC (B) 13 新一代节能电磁设计，二级能效标准
空载损耗相比 SCB10 下降 30% 以上，空载电流更低
负载损耗相比 SCB11 降低 10% 以上，长期运行节能显著
铁芯采用高导磁晶粒取向硅钢片，空载损耗、激磁损耗双重优化
全生命周期电费支出大幅缩减，适配工商业长期连续运行工况
02 超低局放，绝缘寿命更长
树脂采用专用搅拌 + 真空薄膜脱气双重工艺，彻底消除内部气泡
高低压绕组真空压力一体浇注，层间、全包封双重绝缘结构
局部放电量稳定控制在 5pC 以内，远低于国标限值
固化体致密均匀，内应力小，长期运行绝缘不老化开裂
防潮、防尘、耐污秽，潮湿环境停机无需干燥即可重启
03 低噪声运行，适配静音区域
铁芯 45° 全斜接缝 + 整体绑扎紧固结构，抑制铁芯振动
整机噪音比 JB/T10088 标准限值低 10~15dB
运行平稳无共振，适配医院、学校、写字楼、居民区等噪音敏感场所
加装外壳后可进一步降低外传噪音
04 阻燃防爆，安全环保无隐患
环氧树脂 + 玻璃纤维复合绝缘，具备自熄特性
短路、过热不会产生电弧，高温不释放有毒有害烟气
无油设计，杜绝漏油、火灾、环境污染风险
防爆性能优异，可布置在人员密集、易燃易爆室内区域
无需设置储油池、防火墙，土建投入更低
05 超高机械强度，抗短路冲击
浇注树脂添加专用填料，膨胀系数匹配绕组导体
线圈内外预埋预制加强筋，形成类似钢筋混凝土致密结构
固化收缩率小、内部应力低，硬度高、韧性好
可承受突发短路巨大电动力冲击，绕组不变形、不开裂
运输、吊装、长期运行结构稳定可靠
06 免维护，运维成本极低
全固态浇注绕组，无渗漏、无油液更换需求
标配智能温控系统，实时监测绕组温度，超温报警、自动启停风机
可选远程通讯，支持后台在线监测
无需定期油化试验、吊芯检修，仅年度简单清扫即可
强迫风冷模式下可短时过载运行，扩容灵活
结构说明
SC (B) 13 干式变压器采用三相芯式结构，整机由高导磁铁芯、真空浇注高低压绕组、金属夹紧夹件、智能温控、冷却风机、可选防护外壳六大模块组成。
铁芯：
优质高导磁冷轧晶粒取向硅钢片，45° 全斜步进接缝
方管整体拉带 + 绝缘绑带双重紧固，铁芯不松动振动
表面绝缘树脂涂层，防锈防潮，降低空载电流与噪音
损耗指标达到 13 型超高能效标准
绕组：
高压多层圆筒式，低压分线绕制（SC）或铜箔箔绕（SCB）
高低压线圈同步真空压力浇注，树脂充分浸透匝间
内置加强骨架，固化后整体刚性极强，抗短路冲击
局部放电≤5pC，F 级耐热绝缘，绕组平均温升≤100K
夹件与紧固系统：
加厚型钢上下夹件，整体框架式锁紧结构
表面防腐喷塑，多点接地端子，接地可靠
有效约束铁芯、绕组振动，抑制运行噪音
拆装检修便捷，机械强度高
温控系统：
智能温度控制器，多点绕组测温采集
自动风机启停、超温声光报警、超温跳闸保护
大屏幕数字显示，支持 485 远程通讯上传温度数据
故障记忆、温度曲线查询功能
冷却系统：
基础模式 AN 自然空气冷却，标配底部散热风道
可选 AF 强迫风冷，加装侧部冷却风机，短时过载能力提升 40%
风机由温控器自动联动，温度达标自动启停，节能降噪
防护外壳（可选）：
防护等级 IP20/IP23，钢板 / 不锈钢 / 铝合金可选
酸洗磷化 + 静电橘纹喷塑，防腐耐晒、不反光眩光
正面检修观察门，低压侧集成温控仪表窗口
内部防尘网、通风百叶，兼顾散热与防尘
技术参数
SC (B) 13 型 10kV 系列主要性能参数
表格
| 型号 | 额定容量 (kVA) | 联结组标号 | 高压 (kV) | 低压 (kV) | 空载损耗 (W) | 负载损耗 (W) | 空载电流 (%) | 短路阻抗 (%) |
|---|---|---|---|---|---|---|---|---|
| SC(B)13-30 | 30 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 135 | 640 | 2.0 | 4.0 |
| SC(B)13-50 | 50 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 195 | 900 | 2.0 | 4.0 |
| SC(B)13-80 | 80 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 265 | 1240 | 1.5 | 4.0 |
| SC(B)13-100 | 100 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 290 | 1410 | 1.3 | 4.0 |
| SC(B)13-125 | 125 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 340 | 1660 | 1.3 | 4.0 |
| SC(B)13-160 | 160 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 385 | 1910 | 1.1 | 4.0 |
| SC(B)13-200 | 200 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 445 | 2270 | 1.1 | 4.0 |
| SC(B)13-250 | 250 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 515 | 2480 | 1.1 | 4.0 |
| SC(B)13-315 | 315 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 635 | 3120 | 1.0 | 4.0 |
| SC(B)13-400 | 400 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 705 | 3690 | 1.0 | 4.0 |
| SC(B)13-500 | 500 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 835 | 4350 | 0.9 | 4.0 |
| SC(B)13-630 | 630 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 935 | 5260 | 0.85 | 4.5 |
| SC(B)13-800 | 800 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 1090 | 6260 | 0.85 | 4.5 |
| SC(B)13-1000 | 1000 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 1270 | 7310 | 0.85 | 6.0 |
| SC(B)13-1250 | 1250 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 1500 | 8720 | 0.85 | 6.0 |
| SC(B)13-1600 | 1600 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 1760 | 10500 | 0.8 | 6.0 |
| SC(B)13-2000 | 2000 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 2190 | 13000 | 0.7 | 6.0 |
| SC(B)13-2500 | 2500 | Dyn11/Yyn0 | 10±2×2.5% | 0.4 | 2590 | 15400 | 0.7 | 6.0 |
通用性能指标
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 相数 | - | 三相 |
| 额定频率 | Hz | 50 |
| 绝缘耐热等级 | - | F 级 |
| 绕组平均温升 | K | ≤ 100 |
| 局部放电量 | pC | ＜ 5 |
| 冷却方式 | - | AN 自然冷却 / AF 强迫风冷 |
| 基础防护等级 | - | IP00；可选 IP20、IP23 |
| 调压方式 | - | 无励磁调压 |
| 标准调压范围 | - | ±2×2.5% |
| 标准联结组 | - | Dyn11 / Yyn0 |
型号含义
S C (B) 13 - □ / □ │ │ │ │ │ └── 电压等级（kV） │ │ │ │ └────── 额定容量（kVA） │ │ │ └─────────── 性能水平代号（13超高能效） │ │ └────────────── 低压箔式线圈（B有/无线绕） │ └──────────────── 环氧树脂浇注型 └─────────────────── 三相
示例：SCB13-1000/10 代表三相、环氧树脂浇注、低压铜箔绕组、13 型节能、1000kVA、10kV 干式变压器
使用环境
环境温度：最高 + 40℃，最低 - 25℃，24h 平均温度≤35℃
海拔高度：≤1000m，高海拔可加强绝缘定制
湿度条件：日平均相对湿度≤95%，无凝露积水
地震烈度：不超过 8 度
环境要求：无易燃易爆气体、无强腐蚀性粉尘、无剧烈震动
安装场所：户内通风良好空间，远离水源、明火
安装倾斜度：整机倾斜不大于 5° 超出常规工况，可定制低温加热、防盐雾、加高绝缘专用机型。
应用领域
🏢 高层建筑：写字楼、酒店、公寓、商业综合体地下配电室
💻 数据中心：IDC 机房、云计算中心、通信枢纽（防火刚需）
🏥 医疗场所：医院、疾控中心、手术室供电
✈️ 交通枢纽：机场、高铁站、地铁、隧道、港口
🏭 洁净工厂：制药、电子、食品加工等无尘防爆车间
🏫 文教场馆：学校、图书馆、博物馆、体育馆
⚡ 光伏 / 储能配套：光储电站室内升压配电设备
🏛 市政公共建筑：政务大楼、会展中心、地下管廊
信晟电气服务承诺
✅ 按需定制：容量、电压、外壳材质、风冷系统、远程通讯均可个性化定制
✅ 节能认证：全系 13 型变压器具备二级能效资质，适配节能项目招标
✅ 严苛质检 每台设备完成耐压、局放、温升、短路型式相关出厂检测
✅ 技术支持 变压器专业工程师提供负荷测算、选型、配电方案设计
✅ 全程售后 现场安装指导、通电调试、操作培训、终身技术咨询
