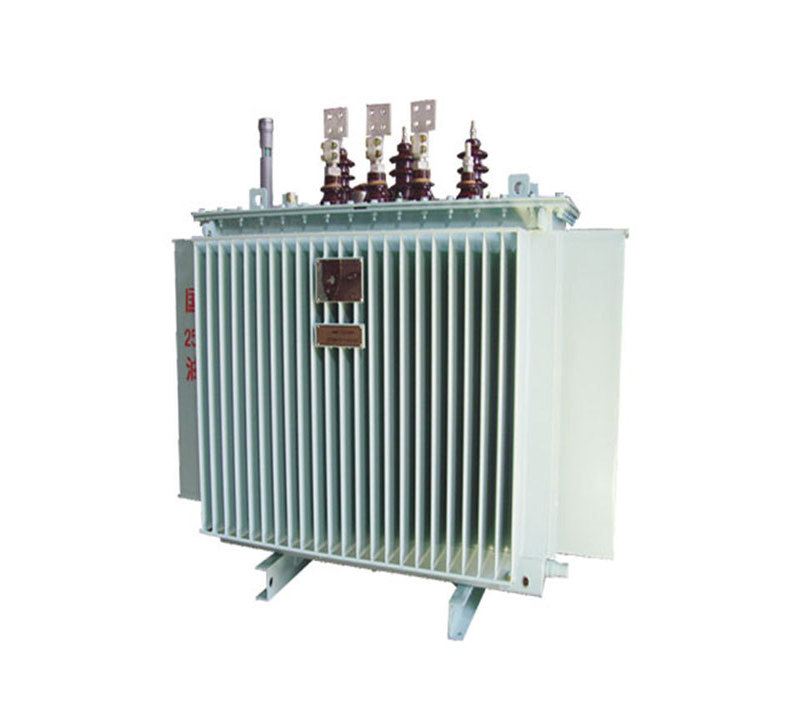

S22-M油浸式变压器 10kV全密封 替代S20

产品概述

S22-M 系列油浸式配电变压器是GB 20052-2020/2024 新国标超低损耗油浸式设备，为当前油浸配电变压器节能顶配机型，严格遵循 GB/T 1094.1、GB/T 6451、JB/T 10088 国家标准设计生产。适配交流 50Hz、10kV/35kV 配电系统，高压 10kV 转为 0.4kV 低压供电；采用超高导磁超薄取向硅钢片、高纯无氧铜绕组搭配多级接缝磁路优化工艺，空载损耗相较 S13 降低约 20%、相较 S11 降低 40% 以上，负载损耗同步下降 15%~25%。 整机标配波纹油箱全密封结构（M 代表全密封），取消传统储油柜与呼吸器，依靠波纹壁弹性补偿油温胀缩，绝缘油全程隔绝空气氧化，户外长年免维护运行。主打新能源光伏、储能电站、电网重点改造、大型工业园等高时长不间断运行场景，契合国家 “双碳” 节能降碳政策，长期综合运营成本低。

一、型号释义

S 22 - M - □ / 10
│  │    │   │    │
│  │    │   │    └────── 高压额定电压（kV）
│  │    │   └────────── 额定容量（kVA）
│  │    └────────────── M：波纹油箱全密封结构
│  └────────────────── 性能等级代号（一级能效S22）
└───────────────────── S：三相油浸式电力变压器

示例：S22-M-1000/10-NX1：三相、S22 、全密封波纹油箱、1000kVA、10kV 级油浸式配电变压器。

二、核心优势

1、超低损耗，全生命周期省电收益高

1. 铁芯选用 0.20mm 级超高牌号低损耗取向硅钢片，五级阶梯斜接缝工艺，磁滞损耗、涡流损耗大幅压缩；空载电流低至 0.6%~1.5%，轻载空载耗电控制极强；

2. 高低压绕组采用高导电无氧铜导线，优化导线排布与电流密度，负载损耗相比 S13 下降约 20%；额定负载运行效率≥99%，60%~75% 经济负载区间能效最经济；

3. 适合 24h 不间断连续运行，以 1000kVA 机型测算，单台每年空载节电近 1400 度，叠加负载损耗节约，一般 2~3 年节省电费即可覆盖设备溢价成本。

2、全密封免维护设计，运维成本趋近于零

• 一体式焊接波纹散热油箱，无油枕、无呼吸器、无干燥剂，油液不接触空气水汽，杜绝绝缘油受潮、氧化劣化；

• 无需定期取油化验、补油、更换干燥件，露天户外布置 3~5 年仅常规外观巡检即可，大幅削减电网、厂区日常运维人工投入；

• 焊缝精密满焊工艺，出厂全密封性打压检测，从源头杜绝渗漏油污染土壤、地面隐患。

3、低振动低噪音，人居环境友好

铁芯整体高强度钢带抱紧加固、器身整体压紧定位，抑制磁致伸缩振动；整机运行噪音较国标限值降低 20dB 左右，居民区、医院、学校、景区等噪音敏感区域可就近落地安装，无扰民困扰。

4、机械强度优异，抗短路冲击可靠性强

绕组轴向、径向增设高密度绝缘支撑垫块，安匝平衡优化；突发短路大电动力冲击下绕组不易变形位移；加厚钢板油箱，运输吊装抗冲击性强，野外复杂工况长期运行稳定。

5、全天候强环境适配，定制化能力完善

箱体经酸洗、磷化、静电防腐喷塑，防锈耐紫外线暴晒；标配压力释放阀，可选瓦斯继电器、绕组油温在线监测、低温加热装置；支持沿海防盐雾防腐、高原绝缘加强、极寒地区低温启动专项定制；抗震等级 8 级，可抵御强风暴雪户外恶劣工况。

三、整体结构组成

1、铁芯系统

超薄高导磁晶粒取向硅钢片，45° 全斜五级阶梯接缝；整体框架刚性锁紧，表面绝缘防锈涂层，空载损耗、空载电流、振动噪音三项指标同步优化，为本机型节能核心结构。

2、高低压绕组

高纯电解无氧铜导线绕制，层间高密度绝缘纸板隔离；器身整体真空干燥浸油处理，彻底去除内部潮气气泡；绝缘 A 级耐热，绕组温升限值 65K，油温升限值 55K，长期满负荷运行绝缘老化缓慢，使用寿命可达 30 年以上。

3、全密封波纹油箱

波纹壁兼具散热与油体积弹性补偿双重作用；整体密闭腔体，密封性能优异；侧面布置高压套管、低压套管、放油取样阀、接地端子，布局规整，检修操作便捷。

4、调压机构

无励磁分接开关，标准调压档位 ±2×2.5%，停电手动调节适配电网电压波动，调压接触点耐磨导电稳定。

5、标配安全附件

高压 / 低压瓷套管、压力释放阀、接地接线端子、放油取样阀门；可选配置：瓦斯继电器、油温智能控制器、油位观察计、户外防护围栏。

四、10kV 主流规格核心技术参数表

表格

数据来源：国标 GB20052-2024 一级能效限定值标准

通用基础技术指标

表格

五、S13、S20、S22 三代机型能效层级对比

表格

六、适用场景

1. 新能源领域：集中式地面光伏、农光互补、风电升压站、储能电站配套箱变主变（行业首选一级能效机型）；

2. 电网升级工程：国家电网、南方电网标准化台区节能改造、重点示范配电工程；

3. 大型工业厂区：化工、冶金、制造产业园全天候连续生产供电；

4. 市政重点基建：城市核心片区、大型商业综合体、交通枢纽、充电桩集群集中供电；

5. 海外成套项目：一带一路海外光伏、市政配电出口项目，满足国际高能效准入要求；

6. 高能耗管控项目：双碳考核企业、数据配套供电、长期高负载稳定运行场景。

七、信晟电气配套服务承诺

1. 合规资质齐全：整机具备一级能效认证、型式试验报告，满足电网招投标、节能补贴申报资料要求；

2. 按需个性化定制：容量、电压等级、防腐方案、温控监测、通讯对接、附件配置按需定制；

3. 出厂全项严苛检测：真空注油、密封性试验、耐压试验、变比试验、负载损耗实测、渗漏检测全工序质检；

4. 一站式技术服务：负荷测算选型、现场基础指导、吊装就位、通电调试、操作人员实操培训；

5. 终身售后保障：7×24 技术答疑、故障远程指导、质保期内免费技术服务，长期备品备件支持。
