箱式变电站(预装式箱变) 10kV欧式/美式/预制舱 全密封

产品概述

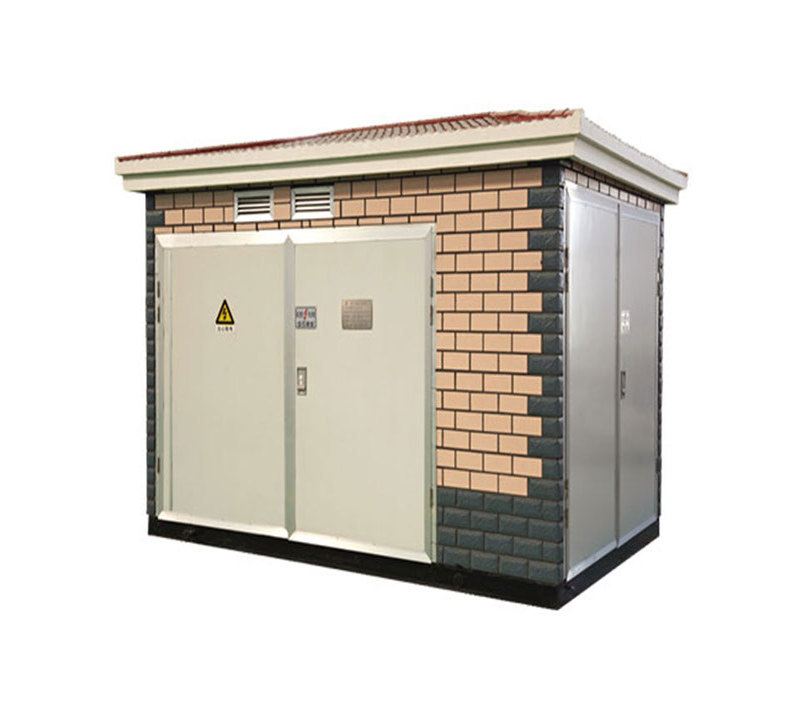

箱式变电站又称预装式变电站、组合式箱变，是信晟电气自主研发生产的一体化成套户外变电设备。产品适用于交流 50Hz、10kV 电压等级配电系统，将高压开关、配电变压器、低压配电、无功补偿、计量保护、智能监控系统高度集成一体，实现 10kV 高压至 0.4kV 低压电能转换，广泛应用于新能源光伏、市政工程、地产建筑、工业园区、城乡农网等各类配电场景。

本产品严格依据 GB/T 17467《高压 / 低压预装式变电站》 国家标准设计制造，全程工厂模块化预制、整机调试出厂，现场无需搭建配电室，落地即可投运。具备结构紧凑、防护等级高、运行稳定、免维护、适配性强等特点，有效降低土建投入与施工周期，是目前户外配电、电网改造、新能源并网的主流优选设备。

公司常规主营欧式箱变、美式箱变、光伏专用箱变、智能预制舱箱变，柜体支持冷轧钢板、不锈钢、铝合金材质定制，可做防盐雾、防凝露、高寒高海拔、智能远程测控专项升级，防护等级可达 IP44、IP54，全面适配各类复杂户外恶劣工况。

核心优势

01 一体化集成，安装高效省时

整机采用标准化模块化设计，高压、变压、低压、补偿、计量系统全部在工厂预装调试完成。施工现场仅需基础浇筑、吊装就位、接线即可投入运行，无需零散拼装设备，大幅缩短施工工期，完美适配工程加急送电、临时用电、光伏快速并网等场景。

02 全封闭防护，环境适应性强

整机采用全密封金属柜体结构，具备防雨、防尘、防凝露、防小动物入侵性能。柜体经酸洗、磷化、静电喷塑多重防腐工艺处理，抗老化、耐腐蚀、耐紫外线。可在高温、严寒、多雨、多尘野外环境长期稳定运行，支持沿海盐雾、高原低温、无人值守野外工况定制改造。

03 分区独立设计，运行安全可靠

欧式箱变采用高压室、变压器室、低压室三舱物理隔离结构，有效隔绝故障蔓延，避免单部位故障引发整机停运。设备标配高压负荷开关、限流熔断器、高压避雷器、短路过载保护、零序保护装置，搭配多重电气联锁、机械联锁结构，杜绝误操作风险，具备过压、过流、短路、雷击全方位防护，运行安全无隐患。

04 低损低噪，节能运维成本低

内置 S13、S20 系列新一代低损耗节能变压器，空载、负载损耗优于国标参数，节能降耗效果突出。整机采用自然风道散热结构，运行震动小、噪音低，可适配居民区、学校、景区等噪音敏感区域。无油渗漏、无环境污染，全生命周期几乎免维护，大幅降低后期运维投入。

05 智能拓展性强，适配智能电网

设备预留智能升级接口，可按需选配温湿度监测、门磁防盗、烟雾告警、远程测控终端，支持 4G / 以太网通信，可对接云平台、配电自动化系统，实现电流电压数据实时采集、故障远程预警、无人值守运维，适配智能电网、光伏储能、智慧园区现代化配电需求。

结构说明

箱式变电站采用模块化预制装配结构，整体由高压配电单元、配电变压器单元、低压配电单元、无功补偿单元、智能监控系统、户外防护柜体六大核心模块组成，分为欧式三舱分体式、美式一体化紧凑型两种主流结构。

高压配电单元：采用 10kV 环网负荷开关或充气柜模块，集成负荷开关、限流熔断器、高压避雷器、带电显示器等核心元器件。支持环网供电、终端供电两种运行模式，具备完善的短路、过载、雷击过电压保护功能，绝缘性能优异，分合闸动作稳定可靠。

配电变压器单元：标配 S11、S13、S20 型低损耗油浸式变压器，可按需选配干式变压器。铁芯采用高导磁冷轧硅钢片，叠片工艺精良，空载损耗低、运行噪音小、抗短路冲击能力强，适配长期连续满负荷运行，覆盖全系列常规配电容量规格。

低压配电单元：集成低压进线、出线、计量回路，配置总进线断路器、多路塑壳出线开关、智能计量电表、电流电压互感器、运行指示灯等元器件。可按需加装漏电保护、双电源自动切换、分路过载保护，满足动力、照明、精准计量等多样化配电需求。

无功补偿单元：搭载智能动态无功补偿装置，可根据现场负荷变化自动跟踪功率因数，精准投切电容器组。有效降低线路无功损耗、提升变压器利用率，杜绝力率电费罚款，稳定电网电压质量，提升配电系统运行经济性。

智能监控系统（可选）：集成温湿度监测、变压器温度测控、门磁防盗告警、故障记录模块，可实时采集电流、电压、功率等运行数据。支持远程通信对接，实现远程监控、故障告警、数据追溯，满足无人值守变电站智能化运维需求。

户外柜体外壳：柜体可选冷轧钢板、不锈钢、铝合金材质，表面经多重防腐喷塑处理，防锈、耐腐蚀、抗暴晒。标准防护等级 IP44/IP54，配备专用散热百叶、防尘滤网、检修观察门，结构牢固、外形美观，日常检修维护便捷。

技术参数

常规箱式变电站核心参数

表格

常用容量规格

315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA

型号含义

YB / ZBW - □ / 10
│    │      │    └── 高压电压等级（kV）
│    │      └────── 额定容量（kVA）
│    └──────────── 预装式箱变代号
└──────────────── 箱式变电站代号

示例：YB-800/10 表示额定容量 800kVA、高压侧 10kV 欧式预装式箱式变电站；ZBW 为美式箱变通用型号。

使用环境

为确保设备长期安全稳定运行，常规使用工况条件如下：

1. 环境温度：-30℃～+40℃，支持极寒、高温地区专项定制；

2. 海拔高度：≤1000m，高海拔地区可做绝缘加强、升压适配定制；

3. 环境湿度：相对湿度≤95%，无长期凝露积水；

4. 工况环境：无剧烈振动、无易燃易爆介质、无强腐蚀性粉尘气体；

5. 安装条件：户外落地安装，基础平整牢固，通风散热条件良好；

6. 抗灾能力：可耐受 8 级地震烈度，适配常规风雨户外环境。

超出常规工况环境，可根据现场需求定制防盐雾、防凝露、低温加热、智能升级等专项方案。

应用领域

箱式变电站适配全场景户外配电，适用范围广泛：

• 新能源行业：分布式光伏、山地光伏、农光互补、风电配套配电工程；

• 市政工程：城市路网、路灯照明、市政改造、园林景观配电；

• 地产建筑：住宅小区、商业综合体、写字楼、产业园区配套供电；

• 工业厂区：生产车间、矿山厂区、工地临时用电、厂区扩容配电；

• 公共设施：车站、景区、物流园、充电桩集中配电项目；

• 乡村电网：农网升级、台区改造、偏远乡村补电供电工程。

信晟电气服务承诺

✅ 按需定制：支持欧式、美式、光伏专用、预制舱、防腐、高寒等个性化定制

✅ 品质严控：整机严格国标生产，出厂通过耐压、绝缘、通电、保护全项检测

✅ 专业选型：工程师一对一工况匹配、容量选型、配电方案优化

✅ 全程售后：提供安装指导、设备调试、技术培训、终身咨询、定期回访运维服务
