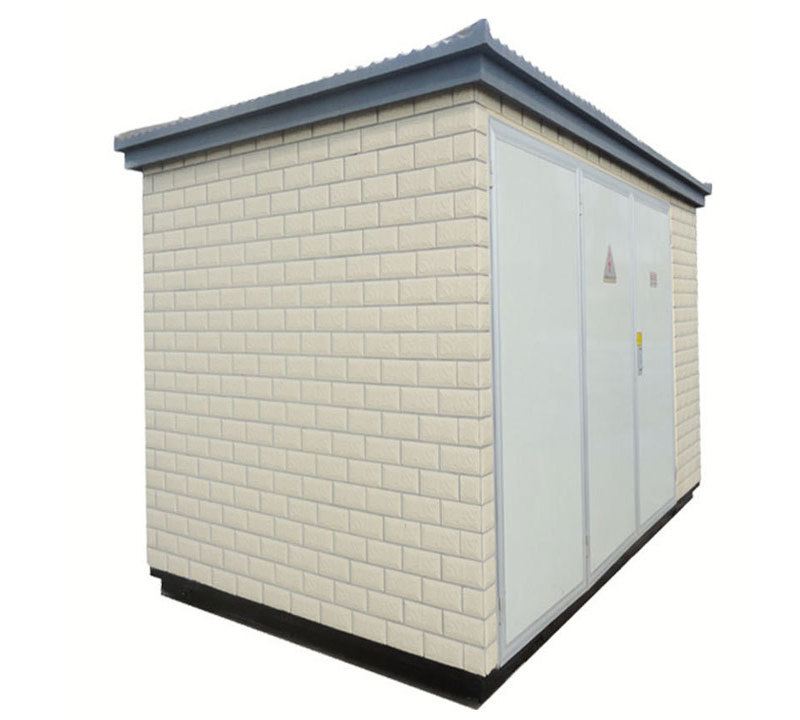

预制舱箱变(模块化智能预制舱式变电站) 10/35kV多舱拼接

产品概述

预制舱箱变又称集装箱式智能变电站、模块化预装式升压配电舱，是信晟电气打造的高度集成化新一代成套变电设备。产品适配交流 50Hz、10kV/35kV 电压等级配电系统，将高压一次开关设备、配电变压器、低压成套配电装置、二次保护测控系统、消防暖通、安防监控、无功补偿、直流操作电源等全套站内系统整体集成于高强度钢结构密闭舱体内部，在工厂完成全套安装接线、系统联调、保护定值整定、通讯适配工作，现场仅需基础就位、电缆接驳即可送电运行。

本产品严格遵循GB/T 17467《高压 / 低压预装式变电站》、GB/T 36276《电力预制舱技术规范》国家标准设计制造，对比传统土建变电站、常规欧式箱变集成度更高、配套系统更完善、运维条件更优良，可大幅压缩土建工程量、缩短项目建设周期、节约土地占用，是大型光伏电站、储能配套、光储充一体化、数据中心、工业园区、城市模块化配电工程的主流优选方案。

公司可提供单舱一体化、多舱组合式定制方案，舱体可选普通碳钢、304 不锈钢材质，支持高寒加热、沿海防盐雾防腐、A 级防火、降噪隔音、景观化外观改造，防护等级可达 IP54、IP65，全方位适配各类复杂户外、户内重载运行工况。

核心优势

01 工厂全预制集成，现场极速投运

全站一二次设备、辅控系统全部在标准化车间内完成装配接线、整体联调、参数预设，不受现场天气、施工人员水平干扰，出厂质量可控性极强；施工现场仅需做好基础找平、整体吊装就位、接入进出电缆即可投运，整体建设周期相比传统土建变电站缩短 70% 以上，完美适配新能源项目抢并网、重点工程快速送电需求。

02 高强度密闭舱体，耐候防护性能优异

舱体主体采用 Q235B 加厚钢结构整体满焊成型，骨架机械强度高，顶部荷载可达 2.5kN/㎡，抗震等级 8 级，可抵御强风、暴雪、地质震动冲击；墙板填充 A 级防火保温岩棉，具备保温隔热、阻燃防火性能；整体多重酸洗磷化、静电喷塑防腐处理，标配 IP54 基础防护，可选 IP65 防尘防水防盐雾配置，有效杜绝雨水渗漏、沙尘侵入、凝露积水，高寒、高温、沿海高腐蚀环境均可长期稳定运行。

03 系统化安全配置，多重防护杜绝隐患

舱内划分高压区、变压器区、低压配电区、二次控制室物理分区隔离；标配高压全系列继电保护、短路过载、零序、过压防雷保护；内置七氟丙烷 / 气溶胶自动灭火装置、温湿度智能调控、门磁防盗告警、烟雾监测、应急照明排风系统；舱体配备机械联锁、电气联锁防误操作结构，从硬件、软件、环境层面构建全方位安全防护体系，运行安全系数远高于常规箱变。

04 占地集约利用率高，节约基建投入

整体集成化布局紧凑规整，占地面积较同等规模土建变电站缩减 60%~80%，大幅降低征地、土建浇筑、房屋建设成本；无需修建专用配电房，基础仅需简易钢筋混凝土平台，土建施工量极少，土地利用率高，适配城市核心区、山地光伏、狭小场地等用地紧张场景。

05 智能化运维完善，适配无人值守管理

配套完整智能运维体系，集成电流电压功率采集、设备温度在线监测、环境温湿度监控、故障自动上送功能，支持 IEC61850、Modbus、IEC104 等主流通讯协议，可无缝对接配电云平台、SCADA 监控系统；舱内预留运维通道，人员可进入舱内开展检修作业，后期扩容改造、设备更换便捷，全生命周期运维人工成本低。

结构说明

预制舱箱变采用模块化钢结构舱体 + 内部成套电气系统组合结构，整体分为外部防护舱体、高压配电单元、主变压器单元、低压配电单元、二次测控保护单元、辅助配套系统六大组成部分。

外部防护舱体：主体加厚型钢焊接一体式框架，底板防滑花纹钢板，舱门配置密封胶条、观察检修窗；内部填充 A 级阻燃保温隔音层，外壁多层防腐喷塑处理；配套工业空调、除湿加热器、强制通风散热系统，自动调节舱内温湿度，抑制凝露产生；整体吊装结构设计，支持整体转运搬迁，重复利用性强。

高压配电单元：配置 KYN28A、XGN、充气式环网开关柜，包含进线柜、计量柜、PT 柜、出线柜，集成断路器、隔离开关、接地开关、电流电压互感器、带电显示装置，具备完善的一次电气隔离、分合闸操控功能，适配环网供电、终端供电运行模式。

主变压器单元：标配 S13、S20 低损耗油浸式变压器，可选 SCB11 环氧树脂浇注干式变压器；容量覆盖 315kVA~5000kVA 主流规格，高导磁硅钢片铁芯，空载负载损耗低、抗短路冲击性能优异，舱内配套专属风道散热、温度在线监测装置。

低压配电单元：内设低压进线总柜、无功补偿柜、多路出线配电柜、站用电源柜，配置智能塑壳断路器、动态无功补偿装置、计量仪表、双电源切换模块，按需配置漏电保护、分路智能测控，满足动力供电、站用电、精准计量等多元配电需求。

二次测控保护单元：独立设置二次控制室，装配继电保护装置、通讯远动终端、直流屏、智能监控主机、故障录波装置；提前完成保护定值整定、通讯协议对接，可远程实现遥测、遥信、遥控、遥调四遥功能，完整支撑无人值守智能化运维。

辅助配套系统：集成消防灭火系统、温湿度智能调控、门禁安防、应急照明、排风排烟、线缆桥架接地系统，所有辅控设备同步接入总监控平台，异常情况自动告警、联动处置，保障舱内运行环境稳定安全。

技术参数

预制舱箱变基础性能参数

表格

常用配置规格

单舱一体式：315kVA~2000kVA；多舱组合式：2500kVA~5000kVA

型号含义

YBC - □ - 10
│    │    └── 高压额定电压等级（kV）
│    └────── 配套变压器额定容量（kVA）
└──────────── 预制舱式箱变代号

示例：YBC-1600/10 代表额定容量 1600kVA、高压 10kV 一体化预制舱箱变。

使用环境

为保障设备长期稳定可靠运行，常规使用工况要求如下：

1. 环境温度：常规 - 30℃～+40℃，可定制 - 45℃极寒、+55℃高温适配方案；

2. 海拔高度：≤1000m，海拔超 1000m 可针对性加强绝缘、散热优化；

3. 环境湿度：相对湿度≤95%，无凝露积水，舱内自带除湿系统可主动控湿；

4. 环境工况：无剧烈震动冲击，无爆炸性气体、强腐蚀性粉尘、导电尘埃；

5. 安装条件：户外落地平整基础，做好接地施工，周边通风空间满足散热要求；

6. 环境耐受：可承受 8 级地震烈度、常规雨雪风沙天气稳定运行。 超出常规使用条件，可定制防盐雾防腐、降噪隔音、景观外观、防爆改造专项方案。

应用领域

预制舱箱变适配高标准大型化配电、新能源并网场景，应用覆盖面广泛：

• 新能源行业：集中式地面光伏电站、风电升压站、储能电站、光储充一体化项目；

• 数据算力中心：IDC 机房、云计算中心、大数据产业园专属配电供电；

• 工业园区：大型产业园区、化工制造、矿山厂区整体一站式配电建站；

• 城市基建：城市配网改造、城区模块化配电、市政重点工程临时及永久供电；

• 商业配套：大型商业综合体、会展中心、物流产业园集中供电；

• 海外工程项目：海外光伏、基建成套出口项目，标准化集成便于海运运输与现场快速安装。

信晟电气服务承诺

✅ 全维度定制：支持单舱 / 多舱组合、电压等级、舱体材质、防腐降噪、智能化系统个性化定制

✅ 严苛品质检测：整机依照国标全项出厂耐压、绝缘、联动调试、保护传动试验，出厂合格方可发货

✅ 专业技术支撑：电气工程师一对一现场工况勘测、容量选型、配电整体方案优化设计

✅ 一站式全周期服务：现场吊装指导、接线调试、操作培训、终身技术咨询、定期售后回访运维
