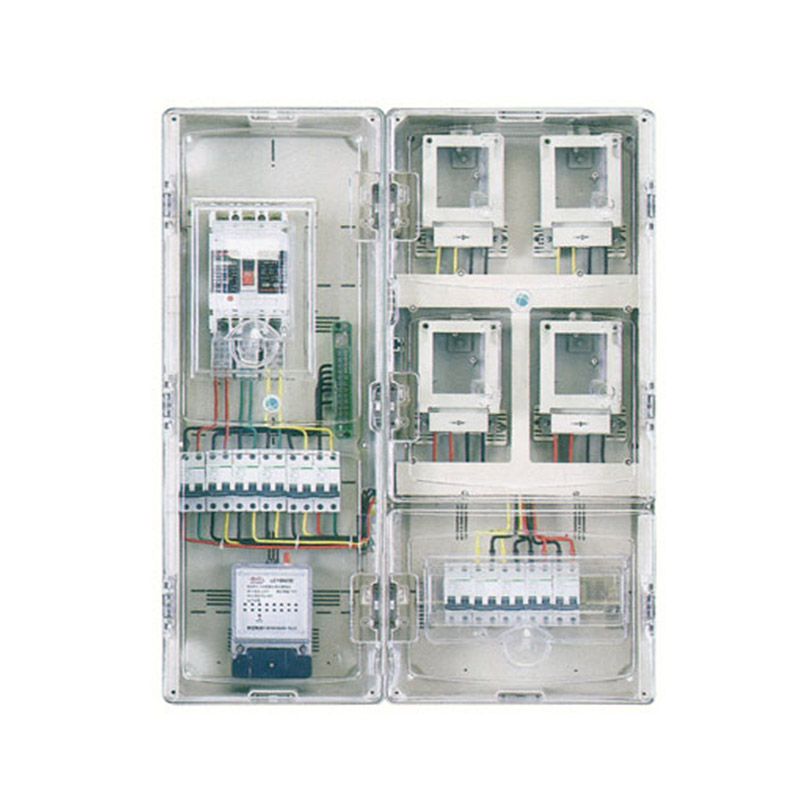

电表箱(电能计量箱) 220V/380V户内单相三相集中计量箱
电表箱（电能计量箱）适用于220V/380V户内单相三相集中计量，可装互感器和电表，明装/暗装可选，适用于住宅、商业、工业配电计量。信晟电气厂家直供，支持定制，咨询热线：18658772666。
产品概述
电表箱（学名电能计量箱），是信晟电气生产的专用于电能计量的低压配电装置。产品适用于交流 50Hz、额定工作电压 220V/380V/400V 及以下的低压配电系统，用于集中安装电能表、保护电器及计量附件，实现电能计量、用电管理、防窃电及远程抄表等功能。
该产品采用集成化设计理念，将单户至多户各式电能表、互感器、控制开关等电力设备集装于一体化封闭箱内，具有占用空间小、安装方便、防窃电性能好、运行安全可靠等特点，广泛应用于居民小区、商业建筑、工业厂区、市政工程等各类配电场景。
产品设计制造严格遵循 GB7251.3《低压成套开关设备和控制设备 第 3 部分：由一般人员操作的配电板》、国家电网公司电能计量箱相关标准等，各项性能指标均满足电力部门计量要求。
核心优势
01 防窃电设计，安全可靠
进线室、电表室、出线室三室隔离结构
全透明电表观察窗，读数清晰，防篡改
防盗螺栓、铅封、挂锁多重防护
三重连锁保护开启系统，有效防止非法开启
所有固定件在箱体内部受保护，防拆卸
无可接触导体外露，杜绝触电风险
02 材质优良，经久耐用
金属型：采用优质冷轧钢板 / 热镀锌板 / 不锈钢板，表面静电喷塑
非金属型：采用 SMC 玻璃钢或 PC+ABS 工程塑料
绝缘性能高，透明性能好，抗紫外线，耐老化
耐酸雨、耐腐蚀，适应各种恶劣环境
使用寿命长，户外型可达 20 年以上
03 防护性能好，适应性强
外壳防护等级 IP30~IP54 可选
斜向下 45° 防水散热通风窗设计
双层边设计，防雨防尘效果好
支持户内、户外多种安装场景
适应高温、高湿、多粉尘等恶劣环境
04 模块化设计，灵活组合
采用模块化结构设计，表位数量灵活配置
单相 1 表位～24 表位，三相 1 表位～6 表位可选
可组合成多表位箱，满足不同用户需求
左边为总控箱，右边为各户计量单元
支持预付费电表、智能电表等多种表型安装
05 安装便捷，管理方便
背部预留螺栓孔，方便牢固安装在墙面或电杆
悬挂式或落地式安装可选
箱内元器件布局合理，线路走向清晰规范
支持远程抄表、用电信息采集
便于供电部门统一管理与维护
结构说明
电表箱采用封闭式箱式结构，整体由箱体、箱门、内部安装件三大部分组成。
箱体结构：
金属箱体：采用 1.0~1.5mm 优质冷轧钢板 / 热镀锌板弯折焊接成型，表面静电喷塑
非金属箱体：采用 SMC 玻璃钢模压成型或 PC+ABS 注塑成型
整体结构牢固，强度高，抗冲击性能好
底部设有进出线敲落孔，配密封胶圈
背部设有安装孔，便于挂墙安装
功能分区：采用三室隔离设计：
进线室：位于箱体上部或左侧，安装总进线开关、总熔断器等
电表室：位于箱体中部，安装各户电能表及接线端子
出线室：位于箱体下部或右侧，安装各户出线开关
箱门设计：
单门或多门设计，各室独立开门
全透明观察窗，不用开门即可抄表
配备专用门锁、铅封孔、挂锁鼻
门开启角度大于 90°，操作方便
门缝装有密封胶条，防尘防水
内部配置：
电能表安装导轨或安装板
电流互感器（三相型选配）
进线总开关、出线分开关
接线端子排、零线排、接地排
二次接线端子、远程通讯模块安装位
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定工作电压 | V | 220 / 380 / 400 |
| 额定绝缘电压 | V | 500 / 660 |
| 额定频率 | Hz | 50 / 60 |
| 额定电流 | A | 10 ~ 400 |
| 表位数量 | 位 | 单相：1 / 2 / 4 / 6 / 8 / 12 / 16 / 24 |
| 三相：1 / 2 / 3 / 4 / 6 | ||
| 电表类型 | - | 机械式 / 电子式 / 智能式 / 预付费式 |
| 外壳防护等级 | - | IP30 / IP40 / IP54（可选） |
| 箱体材质 | - | 冷轧钢板 / 热镀锌板 / 不锈钢 / SMC / PC+ABS |
| 安装方式 | - | 挂墙式 / 落地式 / 杆挂式 |
| 安装场所 | - | 户内 / 户外 |
| 防窃电等级 | - | 普通型 / 加强型 / 智能型 |
| 通讯功能 | - | RS485 / 载波 / 无线（可选） |
型号含义
□ X □ - □ □ │ │ │ │ └── 表位数 │ │ │ └──── 相数（D单相/S三相） │ │ └───────── 设计序号/类型代号 │ └─────────── X：计量箱/配电箱 └───────────── 材质代号（J金属/S塑料）
示例：JX-D6 表示金属型单相 6 表位计量箱
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -25℃
海拔高度：不超过 2000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及导电尘埃
安装场所：户内或户外安装，无剧烈振动及冲击的场所
倾斜度：设备安装倾斜度不超过 5°
防晒防雨：户外型需具备防雨防晒功能
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
电表箱作为电能计量的专用设备，应用场景极为广泛：
🏘️ 住宅小区：居民楼单元计量、一户一表改造
🏢 商业建筑：商场、写字楼、酒店商铺计量
🏭 工业厂区：车间配电计量、分厂 / 分公司计量
🏥 公共设施：医院、学校、政府办公楼计量
🛣️ 市政工程：路灯、绿化、市政设施用电计量
🏗️ 建筑工地：临时用电计量、施工用电管理
🏘️ 城中村改造：老旧小区电网升级改造
🌾 农村电网：农网改造、农村居民用电计量
信晟电气服务承诺
✅ 按需定制：可根据客户实际需求提供表位数、材质、功能等个性化定制
✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格检测，符合电力部门计量标准
✅ 技术支持：专业工程师团队提供选型指导、方案设计与技术答疑
✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
