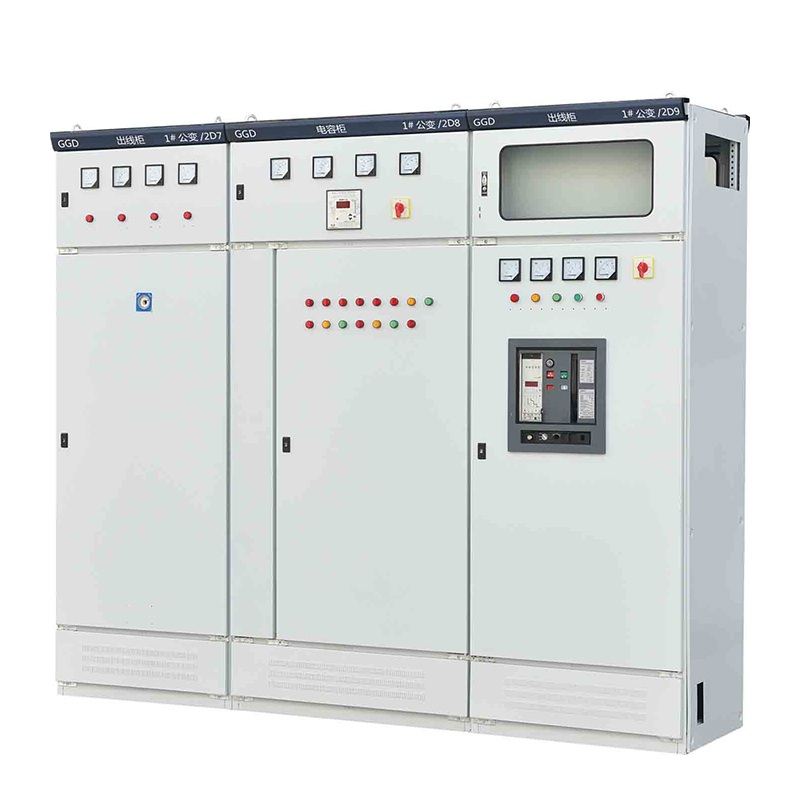

GGD低压成套开关柜 380V户内固定式交流低压配电柜
GGD是 380V/400V 户内固定式交流低压配电柜，额定电流 630–3150A，分 GGD1（15kA）、GGD2（30kA）、GGD3（50kA）三档分断能力，8MF 冷弯型钢焊接框架，20mm 模数安装孔，上下自然通风，作为进线、馈电、母联、无功补偿及照明配电用，IP30（可选 IP20–IP40），通过 CCC 认证，适用于发电厂、变电站、厂矿企业低压配电室。信晟电气支持按系统图定制，元器件可选正泰/德力西/ABB/施耐德。咨询热线：18658772666。
产品概述
GGD 型交流低压配电柜，是信晟电气按照 "安全、经济、合理、可靠" 原则设计生产的经典型低压配电设备。产品适用于交流 50Hz、额定工作电压 380V/400V、额定工作电流至 3150A 的三相四线 / 三相五线制配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
该产品是根据能源部主管上级与广大电力用户及设计部门的要求设计的新型低压配电柜，具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。广泛应用于发电厂、变电站、厂矿企业等各类电力用户。
产品设计制造严格遵循 GB7251.12《低压成套开关设备和控制设备》、IEC61439 等国家标准与国际标准，通过国家强制性产品认证（CCC 认证），各项性能指标稳定可靠。
核心优势
01 分断能力强，动热稳定性好
主开关可选配塑壳断路器、框架断路器等
额定短时耐受电流最高可达 50kA/1s
额定峰值耐受电流最高可达 105kA
动热稳定性好，抗短路冲击能力强
母线系统设计合理，温升低，运行可靠
02 结构新颖，造型美观
柜体采用黄金分割比设计外形与分割尺寸
整体造型美观大方，符合现代工业产品设计要求
柜体采用 8MF 冷弯型钢局部焊接组装而成
构架零件及专用配套零件由型钢定点生产厂配套供货
保证柜体精度与质量统一
03 散热设计科学合理
柜体上下两端均设有不同数量的散热槽孔
当柜内电器元件发热时，热量上升，通过上端槽孔排出
冷风不断由下端槽孔补充进柜
密封的柜体自下而上形成一个自然通风道
达到自然散热的目的，节能高效
04 方案灵活，组合方便
通用柜零部件按模块原理设计
采用 20 模数的安装孔系，通用性强
可灵活组成进线、出线、计量、电容补偿等各种方案
线路方案灵活，组合方便，实用性强
满足不同规模、不同功能的配电系统需求
05 防护等级高，安全可靠
外壳防护等级 IP30，可根据需求提升至 IP40
有效防止手指、工具等异物接触带电部件
柜体结构牢固，强度高，防护性能好
门板设有观察窗，可直观观察柜内运行状态
完善的接地系统，保障人身与设备安全
结构说明
GGD 低压开关柜采用固定式组装结构，整体由柜体框架与内部电器元件组成。
柜体结构：
柜体构架采用 8MF 冷弯型钢局部焊接组装而成
构架零件按模块原理设计，采用 20 模数安装孔系
柜体采用优质冷轧钢板经数控设备加工弯折成型
表面经酸洗磷化后静电喷塑处理，防腐防锈
整体结构牢固，强度高，通用性好
功能分区：柜内按功能划分为多个独立区域：
母线室：位于柜体顶部，安装水平主母线
开关室：位于柜体中部，安装主开关及各支路开关
电缆室：位于柜体下部，用于电缆进出线连接
仪表室：位于柜体前上部，安装仪表、指示灯、操作按钮等
散热系统：
柜体顶部与底部均设有散热槽孔
形成自下而上的自然通风道
利用热空气上升原理实现自然散热
无需风扇，无噪音，运行维护成本低
门板与操作：
前门为双开门或单开门设计
门板设有观察窗，可观察柜内运行状态
门锁可靠，具有防盗功能
操作手柄位于门板前部，操作方便
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定工作电压 | V | 380 / 400 |
| 额定绝缘电压 | V | 660 / 690 |
| 额定频率 | Hz | 50 / 60 |
| 主母线额定电流 | A | 630 / 1000 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 额定短时耐受电流（1s） | kA | 15 / 20 / 30 / 50 |
| 额定峰值耐受电流 | kA | 30 / 50 / 63 / 105 |
| 额定短路开断电流 | kA | 15 / 25 / 36 / 50 |
| 外壳防护等级 | - | IP30 / IP40（可选） |
| 操作方式 | - | 手动 / 电动（可选） |
| 柜体高度 | mm | 2000 / 2200 / 2400 / 2600 |
| 柜体宽度 | mm | 600 / 800 / 1000 / 1200 |
| 柜体深度 | mm | 600 / 800 / 1000 |
| 辅助电路额定电压 | V | AC220 / AC380 / DC110 / DC220 |
型号含义
G G D - □ │ │ │ └── 设计序号（1、2、3型） │ │ └─────── D：电力用柜 │ └───────── G：固定式 └─────────── G：低压开关柜
GGD1 分断能力 15kA，GGD2 分断能力 30kA，GGD3 分断能力 50kA
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -5℃
海拔高度：不超过 2000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
倾斜度：设备安装倾斜度不超过 5°
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
GGD 低压开关柜作为经典型低压配电设备，应用场景极为广泛：
⚡ 发电厂变电站：发电厂、变电所低压厂用电系统
🏭 工业厂区：各类工厂、矿山企业的车间配电
🏢 商业建筑：商场、写字楼、酒店、医院、学校等
🏘️ 住宅小区：居民小区配电房、楼内配电室
📦 市政基础设施：自来水厂、污水处理厂、燃气公司
🚗 交通设施：停车场、隧道、桥梁配电系统
🏗️ 建筑工地：临时配电、施工用电
💡 照明配电：大型场馆、广场、道路照明控制
信晟电气服务承诺
✅ 按需定制：可根据客户实际需求提供个性化配置与方案设计
✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的型式试验与 CCC 认证
✅ 技术支持：专业工程师团队提供选型指导、图纸确认与技术答疑
✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
GGD 低压成套开关柜常见问题
Q1：GGD1、GGD2、GGD3 有什么区别？
按分断能力分三档：GGD1 为 15kA、GGD2 为 30kA、GGD3 为 50kA。补充：选型按配电系统短路电流计算值确定，低压进线柜通常选 GGD2 或 GGD3。
Q2：GGD 和 GCS、GCK、MNS 怎么选？
GGD 为固定式，检修需停电、成本较低；GCS/GCK/MNS 为抽出式，抽屉单元可带电更换、维护方便但造价更高。补充：馈线回路多、需频繁检修或不停电作业的场合建议选抽出式；回路少、预算有限的动力配电选 GGD。
Q3：防护等级 IP30 够用吗？
IP30 适用于常规室内配电室，可防直径 2.5mm 以上固体异物。补充：粉尘较多或需防溅水场合可选 IP40，GGD 支持 IP30/IP40 选配。
Q4：主母线额定电流怎么选？
规格为 630/1000/1250/1600/2000/2500/3150A 七档，按计算负荷电流并预留 15%–20% 余量选取。补充：需同时校验额定短时耐受电流（1s）15/20/30/50kA 是否满足系统短路要求。
Q5：有 CCC 认证吗？
GGD 属 CCC 强制性认证目录内产品，出厂产品通过国家强制性产品认证。补充：验收时可要求提供 CCC 证书复印件与出厂检验报告。
Q6：柜体尺寸能定制吗？
可以。标准柜高 2000/2200/2400/2600mm，宽 600/800/1000/1200mm，深 600/800/1000mm。补充：GGD 采用 8MF 冷弯型钢焊接框架、20mm 模数安装孔，非标尺寸可按配电室条件调整。
Q7：能做无功补偿柜吗？
可以，GGD 柜型可用于无功补偿，但专用补偿建议选 GGJ 电容补偿柜。补充：GGJ 配置自动投切控制器，目标功率因数 cosφ≥0.9，谐波超标场合需串联电抗器或配置 APF 有源滤波柜。
Q8：交货期多久？可以来图定制吗？
支持来图定制，交货期以技术图纸确认后的排产计划为准。补充：需提供一次系统图、二次原理图、平面布置图，非标方案出具外观尺寸图确认后投产。咨询热线：18658772666。
