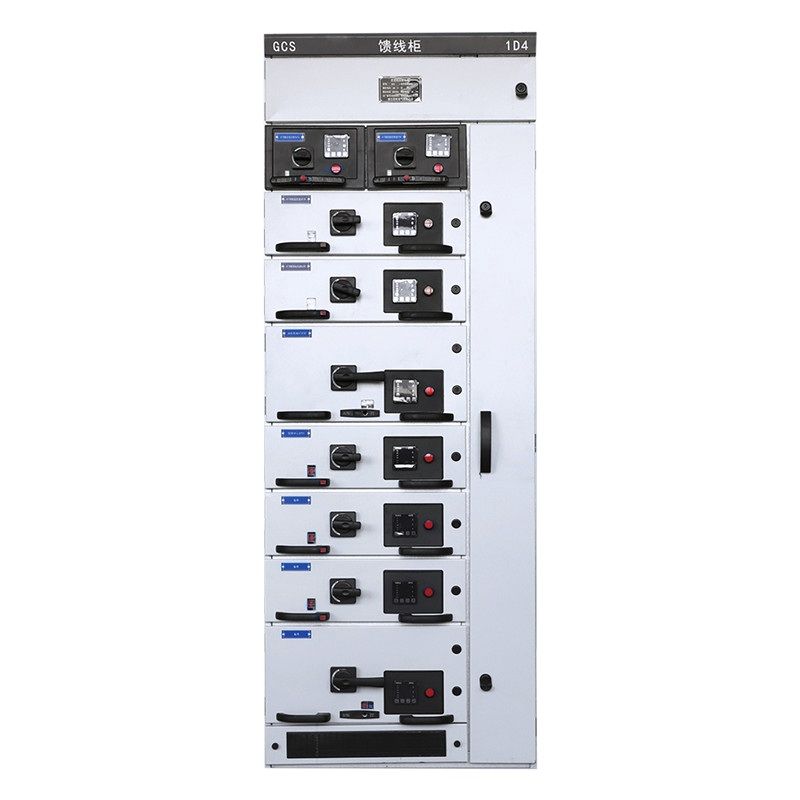

MNS低压抽出式开关柜 380V户内MCC抽屉柜

产品概述

MNS 型低压抽出式成套开关设备，是信晟电气引进吸收国际先进技术研发生产的新一代模块化低压配电设备。产品适用于交流 50~60Hz、额定工作电压 400V/660V/690V、额定电流 7500A 及以下的三相四线 / 三相五线制配电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制与保护。

MNS 是 Modular（模块化）、Normalized（标准化）、Switchgear（开关柜）的缩写，采用 25mm 标准模数设计，结构高度模块化。产品包含固定式、固定分隔式和抽出式等多种功能模块，可灵活组合，满足各种不同的配电需求。广泛应用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、高层建筑等各类场所。

产品设计制造严格遵循 GB7251.12《低压成套开关设备和控制设备》、IEC61439 等国家标准与国际标准，通过国家强制性产品认证（CCC 认证），各项性能指标均达到国际先进水平。

核心优势

01 高度模块化，组合灵活

• 采用 25mm 标准模数（C=25mm）设计，全系列通用

• 功能单元高度模块化，可根据需求自由组合

• 最小单元为 8E/4，单柜最多可配置 36 个回路

• 支持进线柜、馈电柜、电容补偿柜、变频柜、软启动柜等多种方案

• 固定式、固定分隔式、抽出式三种结构可选

• 真正实现 "积木式" 组装，满足各种复杂配电需求

02 抽出式设计，运维便捷

• 抽屉单元带有滑轮推进机构和定向导向装置

• 抽屉具备连接、试验、分离三个工作位置

• 每个位置均有可靠的机械联锁与定位

• 故障抽屉可快速更换，最大限度缩短停电时间

• 同规格抽屉完全互换，维护检修极为方便

• 可在不停电情况下更换功能单元，保障供电连续性

03 结构坚固，防护等级高

• 柜体采用敷铝锌钢板或镀锌钢板组装而成

• 全组装式结构，无焊接变形，精度高、强度好

• 内部用金属隔板分隔为水平母线区、功能单元区、电缆区

• 各隔室完全独立，故障范围可控，避免事故蔓延

• 外壳防护等级可达 IP40 以上，最高可定制 IP54

• 表面静电喷塑处理，防腐防锈，外形美观

04 分断能力强，性能优异

• 主母线额定电流最高可达 7500A

• 额定短时耐受电流最高可达 100kA/1s

• 动热稳定性好，抗短路冲击能力强

• 可选配国内外知名品牌断路器、接触器等元件

• 电气寿命与机械寿命长，运行可靠稳定

• 温升低，能耗小，运行经济性好

05 安全可靠，联锁完善

• 完善的机械与电气双重联锁系统

• 抽屉只有在分闸位置才能抽出或插入

• 合闸状态下抽屉无法拔出，防止带电误操作

• 设有清晰的位置指示装置，工作状态一目了然

• 配备可靠的接地系统，保障人身与设备安全

• 可选配智能监控模块，实现配电智能化

结构说明

MNS 低压抽出式开关柜采用全组装式模块化结构，整体由柜体与功能单元两大部分组成。

柜体结构：

• 主体框架采用 C 型型材（25mm 模数），通过螺栓组装而成

• 柜体采用优质敷铝锌钢板或冷轧钢板制造

• 全组装式结构，无需焊接，精度高，互换性好

• 表面经酸洗磷化后静电喷塑处理，防腐耐用

• 可单台使用，也可多台拼接成列运行

功能分区：柜内用金属隔板分隔为三个独立功能隔室：

• 水平母线室：位于柜体后部上方，安装主母线

• 功能单元室：位于柜体前部，安装各抽屉功能单元

• 电缆室：位于柜体后部下方，用于电缆进出线连接

抽屉单元：

• 采用优质钢板弯折成型，配备滑轮与导向机构

• 推进机构操作轻便，定位准确

• 设有连接位置、试验位置、分离位置三个工作位置

• 每个位置均有机械联锁与清晰的位置指示

• 抽屉面板可安装仪表、按钮、指示灯、转换开关等

• 单元规格：8E/4、8E/2、8E、16E、24E 等多种规格

母线系统：

• 水平母线采用单排或多排铜排，额定电流最高 7500A

• 垂直母线采用专用阻燃型母线系统

• 母线表面镀锡处理，接触电阻小，温升低

• 母线配备绝缘护套，防止相间短路

• 独立的 PE 接地母线系统，安全可靠

技术参数

表格

型号含义

M N S - □
│ │ │    └── 设计序号/版本号（如2.0、3.0）
│ │ └─────── S：开关柜（Switchgear）
│ └───────── N：标准化（Normalized）
└─────────── M：模块化（Modular）

后缀可标注结构类型：抽出式、固定分隔式、固定式

使用环境

为确保设备安全稳定运行，安装使用环境应满足以下条件：

1. 环境温度：最高气温 +40℃，最低气温 -5℃

2. 海拔高度：不超过 2000m（高海拔地区可定制）

3. 湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%

4. 地震烈度：不超过 8 度

5. 环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染

6. 安装场所：户内安装，无剧烈振动及冲击的场所

7. 倾斜度：设备安装倾斜度不超过 5°

超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。

应用领域

MNS 低压抽出式开关柜作为高端低压配电设备，应用场景极为广泛：

• ⚡ 发电厂变电站：发电厂、变电所厂用电系统

• 🏭 工业厂区：石油化工、冶金轧钢、轻工纺织、矿山等

• 🏢 商业建筑：大型商场、超高层写字楼、五星级酒店

• 🏥 公共设施：医院、学校、会展中心、体育场馆

• 📦 市政基础设施：自来水厂、污水处理厂、燃气公司

• 🚢 港口交通：港口、码头、机场、轨道交通

• 💻 数据中心：IDC 机房、云计算中心、通信枢纽

• 🏘️ 高端住宅：高档住宅小区、公寓楼配电系统
