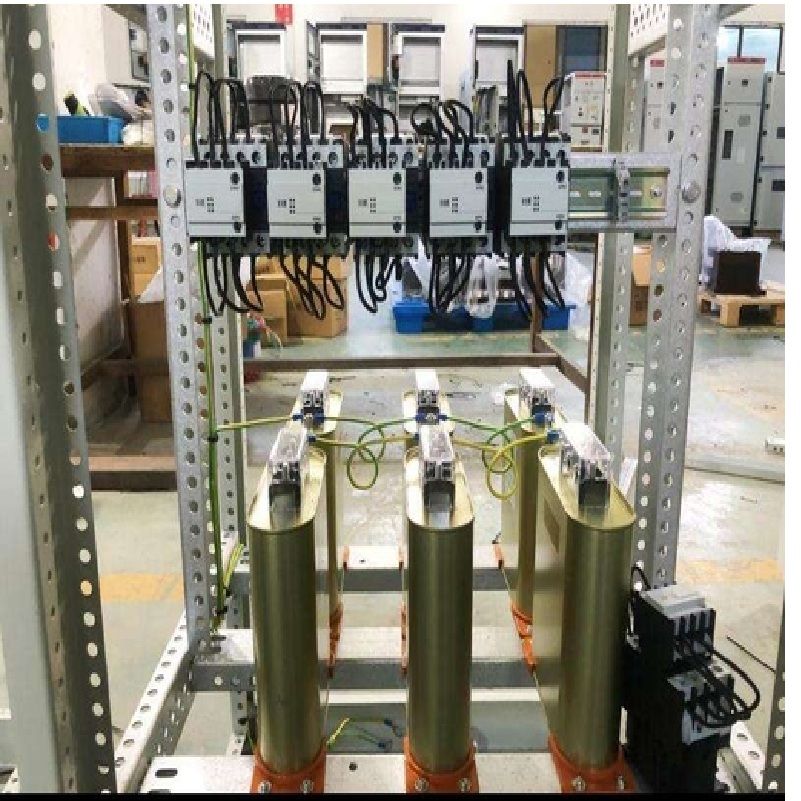

GGJ电容补偿柜 380V户内低压无功功率补偿柜
GGJ电容补偿柜是380V户内低压无功功率补偿柜，智能投切电容器，将功率因数提升至0.95以上，避免力调电费罚款，降低线路损耗，适用于工厂、商业、小区配电。信晟电气厂家直供，支持定制容量，咨询热线：18658772666。
产品概述
GGJ 型低压无功功率补偿柜（又称电容补偿柜），是信晟电气专为低压配电系统无功补偿设计的专用设备。产品适用于交流 50Hz、额定工作电压 380V/400V 的三相配电系统，用于补偿系统中由电动机、变压器、荧光灯等感性负载产生的滞后无功功率，提高功率因数，降低线路损耗，提升供电质量。
该产品由智能无功补偿控制器、投切开关、低压电力电容器、电抗器、保护元件及柜体等组成，具有自动补偿、响应速度快、补偿精度高、保护功能齐全、运行可靠等特点。可与 GGD、GCK、MNS 等系列低压开关柜配套使用，也可单独使用。
产品设计制造严格遵循 GB7251.12《低压成套开关设备和控制设备》、GB/T15576《低压成套无功补偿装置》及 IEC 相关标准，通过国家强制性产品认证（CCC 认证），各项性能指标稳定可靠。
核心优势
01 智能补偿，精度高
采用微处理器智能无功补偿控制器
实时监测系统功率因数与无功电流
自动控制电容器组投切，实现动态补偿
补偿精度高，功率因数可稳定在 0.95 以上
支持循环投切、编码投切等多种投切方式
手动 / 自动模式可切换，操作灵活方便
02 投切方式多样，适应性强
可选配接触器投切：经济实用，适用于普通负荷
可选配复合开关投切：无涌流、无电弧，寿命长
可选配晶闸管投切：响应速度快，可频繁投切
电压过零点投切技术，实现无涌流、无冲击
可根据用户负荷特性选择最适合的投切方式
03 保护功能齐全，安全可靠
完善的保护功能：过压保护、欠压保护、缺相保护
过流保护、短路保护、过热保护
电容器自愈合功能，故障后自动恢复
温度过高时自动切除电容器，保护设备安全
有效防止谐波放大、谐振等问题
04 散热设计优良，运行稳定
柜顶装有散热风机，配温控开关自动控制
根据柜内温度自动启停风机，节能降噪
柜体上下设有通风散热孔，形成自然风道
电容器布局合理，间距充足，散热效果好
确保柜内温度始终在合理范围内
05 节能效果显著，经济效益好
有效提高功率因数，减少无功损耗
降低线路与变压器的有功损耗
提高变压器实际带载能力，充分利用设备容量
减少电费支出，避免功率因数罚款
投资回收期短，通常 1~2 年即可收回成本
结构说明
GGJ 低压无功补偿柜采用柜式结构，整体由柜体与内部补偿单元组成。
柜体结构：
柜体采用优质冷轧钢板弯折组装而成
表面经酸洗磷化后静电喷塑处理，防腐防锈
外形尺寸与 GGD/GCK/MNS 等系列开关柜一致，可并排安装
外壳防护等级 IP30，可根据需求定制更高等级
前门设有观察窗与操作面板，便于观察与操作
内部组成：
智能控制器：位于柜体上部，监测与控制核心
投切开关：接触器 / 复合开关 / 晶闸管，负责电容器投切
电力电容器：自愈式低压并联电容器，无功补偿主体
电抗器（可选）：抑制谐波，防止谐振
保护元件：熔断器、避雷器、热继电器等
母线系统：主母线与分支母线，传输电能
散热系统：
柜顶安装轴流散热风机
配备温度控制器，自动控制风机启停
柜体上下设有通风散热孔
形成自下而上的通风散热通道
接线方式：
上进下出或下进下出可选
电缆接线方便，空间充足
配备专用接地排，接地可靠
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定工作电压 | V | 380 / 400 |
| 额定绝缘电压 | V | 660 / 690 |
| 额定频率 | Hz | 50 / 60 |
| 额定补偿容量 | kvar | 60 / 90 / 120 / 150 / 180 / 240 / 300 / 360 |
| 电容器单台容量 | kvar | 10 / 15 / 20 / 25 / 30 / 40 / 50 |
| 投切回路数 | 路 | 4 / 6 / 8 / 10 / 12 |
| 投切方式 | - | 接触器 / 复合开关 / 晶闸管 |
| 控制方式 | - | 自动 / 手动 |
| 目标功率因数 | - | 0.90 ~ 0.99（可调） |
| 响应时间 | s | ≤1（晶闸管）/ ≤30（接触器） |
| 外壳防护等级 | - | IP30 |
| 冷却方式 | - | 自然冷却 + 风机辅助散热 |
| 电抗器配置 | - | 可选配 7% / 14% 电抗率 |
| 辅助电路额定电压 | V | AC220 / AC380 |
型号含义
G G J - □ │ │ │ └── 额定补偿容量（kvar） │ │ └─────── J：静电电容器/无功补偿 │ └───────── G：固定式 └─────────── G：低压开关柜
后缀可标注投切方式：J 表示接触器型，F 表示复合开关型，T 表示晶闸管型
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -5℃
海拔高度：不超过 2000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
倾斜度：设备安装倾斜度不超过 5°
谐波含量：电压总谐波畸变率不超过 5%（超标需配电抗器）
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
GGJ 低压无功补偿柜作为低压配电系统的标准配套设备，应用场景极为广泛：
🏭 工业厂区：各类工厂、矿山企业配电系统补偿
🏢 商业建筑：商场、写字楼、酒店、医院等公共建筑
🏘️ 住宅小区：居民小区配电房功率因数补偿
⚡ 变电站：变电所低压侧集中无功补偿
🚗 交通设施：停车场、隧道、地铁站配电
💡 照明系统：大型场馆、道路照明、路灯补偿
🏗️ 建筑工地：临时配电系统功率因数补偿
🔧 配套设备：与各类低压开关柜配套使用
信晟电气服务承诺
✅ 按需定制：可根据客户实际负荷情况提供个性化容量配置与方案设计
✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的型式试验与 CCC 认证
✅ 技术支持：专业工程师提供选型指导、容量计算与技术答疑
✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
