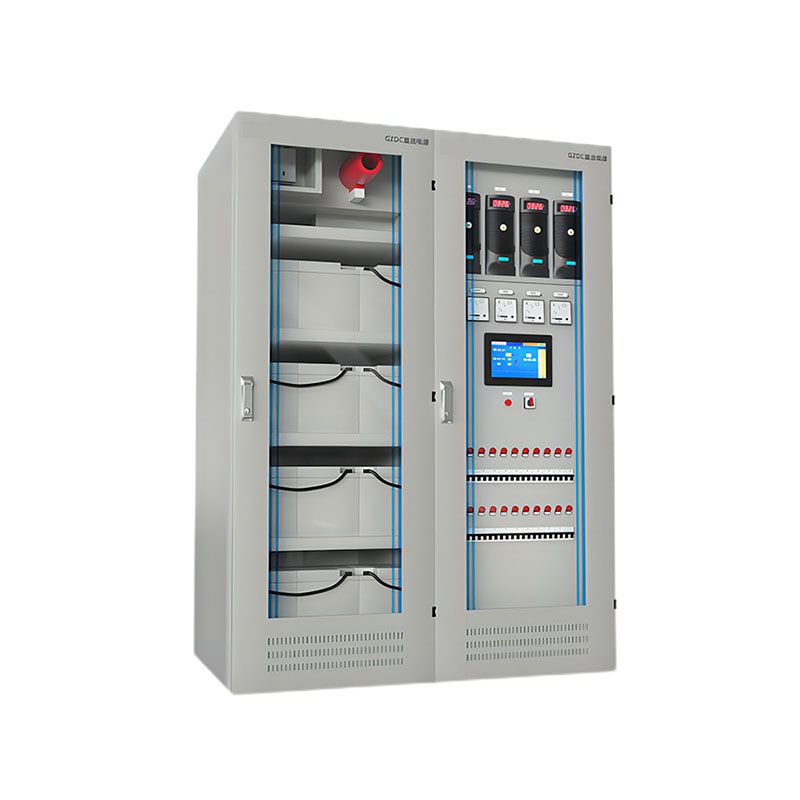

GZDC型直流屏 220V智能高频直流电源屏 GZDW同系

产品概述

GZDC 型直流屏（直流电源成套装置），是信晟电气生产的智能型高频开关直流电源系统。产品适用于交流 50Hz、额定电压 380V 的电力系统中，为高压断路器分合闸、继电保护、自动装置、信号指示、应急照明等提供稳定可靠的直流电源，广泛应用于发电厂、变电站、配电室、工矿企业等各类场所。

该产品采用开关电源的模块化设计，N+1 热备份，充电模块可以带电热插拔，平均维护时间大幅度减少。具有多个扩展通讯口，可以接入多种外部智能设备。现代电力电子与网络技术相结合，提供对系统的 "遥测、遥控、遥信、遥调" 四遥支持，实现无人值守。

硬件低差自主均流技术，模块间输出电流不平衡度优于 5%。蓄电池自动管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能控制，设有电池欠压和充电过流声光告警。

监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行系统各个部分的参数设置。系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用；采用 "一线通" 接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。

产品设计制造严格遵循 DL/T 5044《电力工程直流电源系统设计技术规程》、GB/T 19826《电力工程直流电源设备通用技术条件及安全要求》等国家标准与行业标准。

核心优势

01 模块化设计，N+1 冗余

• 采用高频开关电源模块化设计

• N+1 热备份配置，可靠性高

• 充电模块支持带电热插拔

• 故障模块可在线更换，不影响系统运行

• 平均维护时间大幅度减少

• 系统配置灵活，可按需扩展容量

02 智能电池管理，寿命更长

• 蓄电池自动管理及保护功能

• 实时自动检测蓄电池端电压、充放电电流

• 均浮充电智能自动控制

• 设有电池欠压和充电过流声光告警

• 支持电池活化功能，延长电池使用寿命

• 电池巡检功能，实时监测每节电池状态

03 均流性能优异，稳定可靠

• 硬件低差自主均流技术

• 模块间输出电流不平衡度优于 ±5%

• 稳压精度可达 0.1%，稳流精度可达 0.5%

• 动态响应速度快，200μS 以内

• 充电机效率高达 90% 以上

• 纹波系数低，输出电压纯净

04 功能完善，保护齐全

• 监控装置内置绝缘监察功能

• 内置电池检测、接地选线功能

• 内置电池活化、硅链调压功能

• 内置中央信号等功能单元

• 完善的过压、欠压、过流、短路保护

• 输入缺相保护、过温保护等多重保护

05 智能监控，远程管理

• 大屏幕液晶汉字显示，人机界面友好

• 声光告警系统，故障提示清晰

• 可通过监控模块进行系统各部分参数设置

• 多个扩展通讯口，可接入多种外部智能设备

• 支持 "遥测、遥控、遥信、遥调" 四遥功能

• 支持 RS232、RS485 等多种通信接口

• 实现无人值守，远程集中监控

结构说明

GZDC 型直流屏采用柜式结构，整体由充电模块、监控模块、蓄电池、配电单元、绝缘监察等部分组成。

柜体结构：

• 采用优质冷轧钢板弯折组装而成

• 钢板厚度 2.0~2.5mm，强度高、刚性好

• 表面经酸洗磷化后静电喷塑处理

• 防护等级 IP30，适应户内安装环境

• 外形美观，工艺精湛

• 标准柜尺寸，可与高低压柜并柜安装

功能分区：柜内按功能严格分隔为多个独立区域：

• 充电模块区：安装高频开关充电模块

• 监控模块区：安装主监控、绝缘监察、电池巡检等

• 蓄电池区：安装阀控式密封铅酸蓄电池

• 配电馈出区：安装直流断路器、熔断器等馈出元件

• 母线区：控制母线、合闸母线等

主要组成单元：

• 高频充电模块：AC/DC 变换，将交流电转换为直流电

• 主监控模块：系统核心，负责监测、控制、通信

• 绝缘监察装置：监测直流系统绝缘状况，接地选线

• 电池巡检单元：实时监测每节蓄电池电压、温度

• 降压硅链：控制母线电压调节

• 直流馈出开关：各回路直流输出断路器

• 蓄电池组：储能元件，交流停电时提供后备电源

• 交流配电单元：交流输入配电与保护

接线技术：

• 采用 "一线通" 接线技术

• 大大方便大容量直流系统的屏内接线

• 减少接线工作量，提高可靠性

• 方便用户维护与检修

技术参数

表格

型号含义

GZDW - □ □ / □ □ - □
│  │     │ │    │ │   └── 设计序号
│  │     │ │    │ └────── 蓄电池容量（Ah）
│  │     │ │    └──────── 蓄电池标称电压（V）
│  │     │ └───────────── 额定输出电流（A）
│  │     └─────────────── 额定输出电压（V）
│  └───────────────────── 微机控制高频开关
└──────────────────────── 智能型直流电源屏

GZDC：高频开关直流电源屏系列代号

使用环境

为确保设备安全稳定运行，安装使用环境应满足以下条件：

1. 环境温度：最高气温 +50℃，最低气温 -10℃，24h 内平均温度不超过 + 35℃

2. 海拔高度：不超过 2000m（高海拔地区可定制）

3. 湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%

4. 污染等级：III 级

5. 环境要求：无火灾、爆炸危险、严重污秽、化学腐蚀的场所

6. 安装场所：户内安装，无剧烈震动、颠簸的场所

7. 倾斜度：设备安装倾斜度不超过 5°

8. 通风条件：周围留有足够的通风散热空间

超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。

应用领域

GZDC 型直流屏作为电力系统的重要配套设备，应用场景极为广泛：

• ⚡ 发电厂：火力发电厂、水力发电厂、新能源电站

• 🏭 变电站：各级电压等级变电站、开闭所

• 🏢 配电室：大型建筑、工业厂区高低压配电室

• 🛢️ 石油化工：炼油厂、化工厂、油气田配电系统

• 🏗️ 工矿企业：矿山、冶金、钢铁、水泥等企业

• 🚇 轨道交通：地铁、轻轨、铁路供电系统

• 💻 数据中心：IDC 机房、云计算中心 UPS 配套

• 🏥 重要设施：医院、机场、电视台等重要场所

• 🔌 配电网：城市配电网、环网柜、箱变配套

信晟电气服务承诺

✅ 按需定制：可根据客户实际需求提供个性化配置与方案设计

✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的型式试验与出厂检验

✅ 技术支持：资深电气工程师团队提供选型指导、图纸确认与技术答疑

✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
