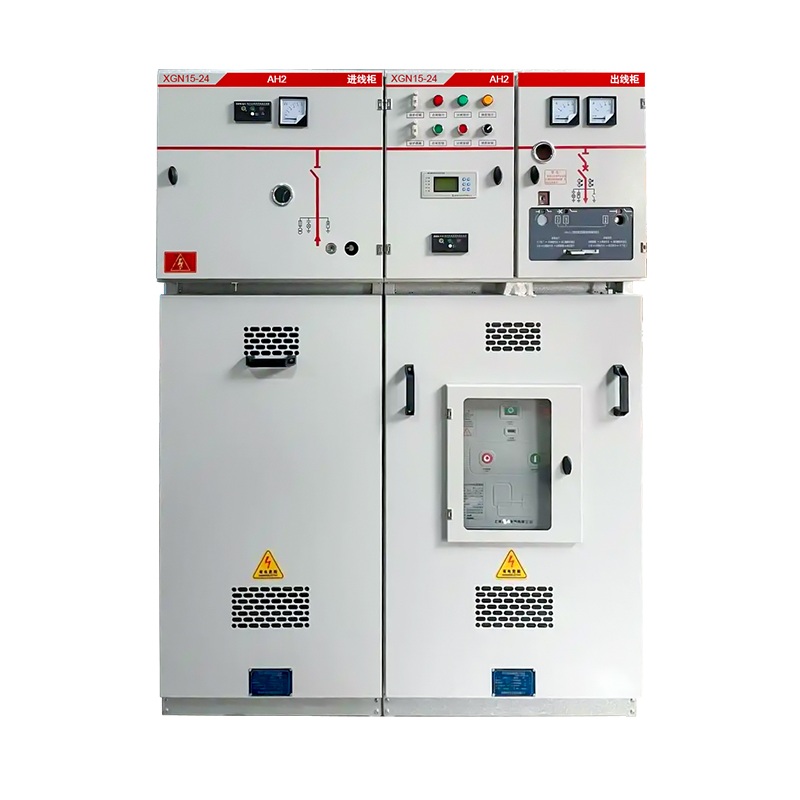

XGN15-24箱型固定式环网柜 24kV户内SF6金属封闭开关设备
XGN15-24是24kV户内箱型固定式环网柜，SF6气体绝缘，配负荷开关，额定电流630A，适用于24kV电压等级的环网供电和终端配电场景。信晟电气厂家直供，支持定制，咨询热线：18658772666。
产品概述
XGN15-24 型箱型固定式交流金属封闭环网开关设备（简称 "24kV 环网柜"），是信晟电气针对 24kV 电压等级配电网研发的新一代中压配电设备。产品适用于额定电压 24kV、额定频率 50Hz 的三相交流电力系统，主要用于环网供电、终端配电及工业用电系统，承担电能的接收、分配与控制保护功能。
该产品以 SF6 六氟化硫负荷开关作为主开关，整柜采用空气绝缘结构，具有结构紧凑、操作灵活、联锁可靠、安装维护方便等显著特点，可灵活满足不同应用场景和用户需求，特别适用于小型二次配电站、开闭所及箱式变电站配套使用。
产品设计制造严格遵循 GB/T 3906-2020《3~35kV 交流金属封闭开关设备》、GB/T11022 及 IEC62271-200 等相关国家标准与国际标准，各项性能指标均达到行业先进水平。
核心优势
01 24kV 电压等级，适配性强
专为 24kV 电压等级配电网设计，绝缘裕度大，运行更可靠
适用于城市配电网升级改造、工业园区供电等 24kV 系统
可与 24kV 变压器、电缆等设备完美配套
为 24kV 电压等级用户提供完整的配电解决方案
02 SF6 灭弧，性能优异
采用 FLN36-24/FLN56-24 型 SF6 六氟化硫负荷开关作为主开关
以 SF6 气体作为灭弧和绝缘介质，灭弧性能强，电寿命长
三工位一体化设计：合闸、分闸、接地三个工位集成于一体
可频繁操作，免维护周期长，运行成本低
可选配 SF6 气体密度表，带报警接点，实时监测气体状态
03 结构紧凑，占地更小
全封闭箱型结构，体积小巧，占地面积小
单元式模块化设计，可灵活组合，无限扩展延伸
特别适合空间有限的配电房、地下配电室及箱式变电站
柜体采用敷铝锌钢板铆接成型，防腐防锈，强度高
04 五防联锁，安全可靠
完善的机械联锁装置，全面实现 "五防" 功能：
防止带负荷分合主开关
防止误入带电间隔
防止误分误合主开关
防止带电挂接地线
防止接地开关在接地位置送电
各功能室均设有独立的压力释放通道，发生内部故障时电弧压力可及时定向排出，最大限度保障运维人员人身安全。
05 运维便捷，经济性好
上下分体式结构，上部单元与下部电缆室可分离
可安全方便地对上部开关设备进行检修改造，甚至整体更换
SF6 开关密封性能好，日常维护工作量极小
全生命周期运维成本低，性价比高
结构说明
XGN15-24 环网柜采用箱型固定式金属封闭结构，整体为全封闭模块化设计。
柜体结构：
柜体采用优质敷铝锌钢板经 CNC 精密加工后铆接组装
表面无需喷涂，天然防腐防锈，外形美观
全封闭结构，防护等级高，有效防止粉尘、潮气、小动物侵入
外壳防护等级 IP3X
功能分区：柜内采用金属隔板分隔为四个独立的功能隔室：
母线室：位于柜体后上部，安装三相主母线，贯穿整排开关柜
负荷开关室：位于柜体中部，安装 SF6 三工位负荷开关
电缆室：位于柜体下部，空间宽敞，用于电缆连接、安装接地开关、电流互感器、避雷器等
低压 / 仪表室：位于柜体前上部，安装二次仪表、继电器、控制元件
操作机构：
弹簧储能操作机构，手动 / 电动可选
三工位开关设计，合闸、分闸、接地状态清晰可见
操作力小，动作可靠，机械寿命长
完善的机械联锁，防止误操作
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 24 |
| 额定频率 | Hz | 50 |
| 主母线额定电流 | A | 630 |
| 负荷开关额定电流 | A | 630 |
| 熔断器额定电流 | A | ≤125（组合电器） |
| 额定短时耐受电流（4s） | kA | 20 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短路关合电流（峰值） | kA | 50 |
| 组合电器额定短路开断电流 | kA | 20 |
| 额定转移电流 | A | 1700 |
| 1min 工频耐受电压（相间、对地） | kV | 65 |
| 1min 工频耐受电压（隔离断口） | kV | 79 |
| 雷电冲击耐受电压（相间、对地） | kV | 125 |
| 雷电冲击耐受电压（隔离断口） | kV | 145 |
| 防护等级 | - | 外壳 IP3X |
| 操作方式 | - | 手动 / 电动可选 |
| 主开关型号 | - | FLN36-24 / FLN56-24 |
型号含义
X G N 15 - 24 │ │ │ │ └── 24：额定电压（kV） │ │ │ └──────── 15：设计序号 │ │ └─────────── N：户内型 │ └───────────── G：高压固定式 └─────────────── X：箱型结构
后缀 F 表示负荷开关型，F.R 表示负荷开关 + 熔断器组合电器型
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -15℃
海拔高度：不超过 1000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
XGN15-24 环网柜作为 24kV 电压等级的主流配电设备，应用场景广泛：
🏙️ 市政配电网：24kV 城市环网供电系统、社区开闭所、电缆分接箱
🏘️ 住宅小区：24kV 供电的居民小区配电房、楼内配电室
🏢 商业建筑：大型商场、写字楼、酒店、医院等公共建筑配电
🏭 工业厂区：各类工厂、矿山企业的 24kV 车间配电系统
📦 箱式变电站：作为 24kV 预装式箱变的高压侧核心配套设备
🏗️ 基础设施：市政工程、工业园区、开发区配电网
🚇 轨道交通：地铁、轻轨沿线站点 24kV 配电系统
🌱 新能源：24kV 电压等级的光伏电站、风电场并网配电
