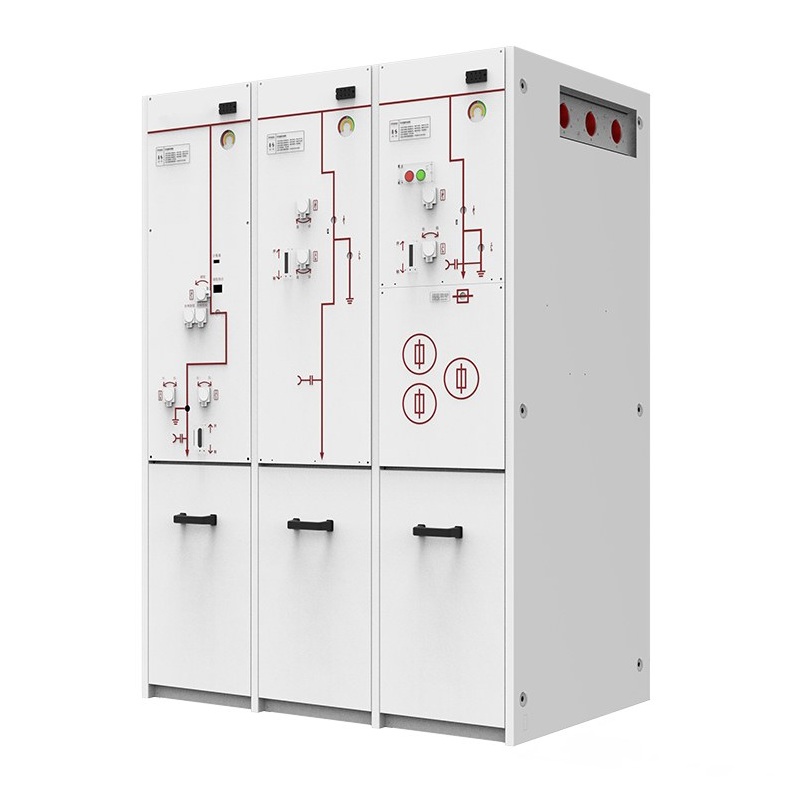

HXGN-40.5箱型固定式环网柜 35kV户内SF6金属封闭开关设备
HXGN-40.5是35kV户内箱型固定式环网柜，SF6金属封闭开关设备，配负荷开关，额定电流630A，适用于35kV终端配电、箱变高压侧。信晟电气厂家直供，支持定制，咨询热线：18658772666。
产品概述
HXGN-40.5 型箱型固定式交流金属封闭环网开关设备（简称 "35kV 环网柜"），是信晟电气针对 40.5kV 电压等级配电网研发的新一代中高压配电设备。产品适用于额定电压 40.5kV、额定频率 50Hz 的三相交流电力系统，主要用于环网供电、终端配电及工业用电系统，承担电能的接收、分配与控制保护功能。
该产品以 SF6 六氟化硫负荷开关作为核心开关元件，采用全密封箱型结构，具有体积紧凑、操作灵活、联锁可靠、安装维护方便等显著特点，特别适用于小型二次变电站、开闭所、箱式变电站及新能源场站等场景。
产品设计制造严格遵循 GB/T 3906-2020《3~35kV 交流金属封闭开关设备》、GB/T11022 及 IEC62271-200 等相关国家标准与国际标准，各项性能指标均达到行业先进水平。
核心优势
01 35kV 电压等级，覆盖更广
专为 40.5kV 电压等级配电网设计，绝缘裕度大，运行安全可靠
适用于城市 35kV 配电网、工业园区供电、新能源场站等多种场景
可与 35kV 变压器、电缆等设备完美配套，提供完整的配电解决方案
相比传统 35kV 开关柜，体积更小，占地更省
02 SF6 灭弧，性能优异
采用 FLN36-40.5 型 SF6 六氟化硫负荷开关作为主开关
以 SF6 气体作为灭弧和绝缘介质，灭弧性能强，电寿命长
三工位一体化设计：合闸、分闸、接地三个工位集成于一体
可频繁操作，免维护周期长，运行成本低
可选配 SF6 气体密度表，带报警接点，实时监测气体状态
03 模块化设计，组合灵活
采用模块化设计理念，提供 V、C、F 等多种功能模块
同一 SF6 气室中最多可配置 4 个模块，满足不同接线方案
模块数量超过 4 个时，可通过扩展母线连接，无限延伸
可灵活组成进线柜、出线柜、计量柜、PT 柜、联络柜等多种方案
适配环网供电、终端供电等多种配电模式
04 五防联锁，安全可靠
完善的机械与电气双重联锁装置，全面实现 "五防" 功能：
防止带负荷分合隔离开关
防止误入带电间隔
防止误分误合断路器 / 负荷开关
防止带电挂接地线
防止带接地线合闸送电
各功能室均设有独立的压力释放通道，发生内部故障时电弧压力可定向释放，最大限度保障运维人员人身安全。
05 结构紧凑，运维便捷
全封闭箱型结构，体积小巧，占地面积仅为传统铠装柜的 1/2~2/3
柜体采用优质敷铝锌钢板制造，防腐防锈，强度高，外形美观
全密封设计，防护等级高，有效防止粉尘、潮气、小动物侵入
模块化结构，故障部件可快速更换，维护便捷
日常维护工作量小，全生命周期成本低
结构说明
HXGN-40.5 环网柜采用箱型固定式全封闭金属结构，整体为模块化组装设计。
柜体结构：
柜体采用优质敷铝锌钢板经 CNC 精密加工后铆接组装
全封闭箱型结构，外壳防护等级 IP3X
表面平整美观，防腐防锈性能优异
可单柜使用，也可多柜组合成列运行
功能分区：柜内采用金属隔板分隔为多个独立的功能隔室：
母线室：位于柜体上部，安装三相主母线及连接母线
开关室：位于柜体中部，安装 SF6 三工位负荷开关及操动机构
电缆室：位于柜体下部，空间宽敞，用于电缆连接、安装接地开关、电流互感器、避雷器等
低压 / 仪表室：位于柜体前上部，安装二次仪表、继电器、控制元件
操作机构：
弹簧储能操作机构，手动 / 电动可选
三工位开关设计，合闸、分闸、接地状态清晰可见
操作力小，动作可靠，机械寿命长
完善的机械联锁，防止误操作
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 40.5 |
| 额定频率 | Hz | 50 |
| 主母线额定电流 | A | 630 / 1250 |
| 负荷开关额定电流 | A | 630 |
| 熔断器额定电流 | A | ≤125（组合电器） |
| 额定短时耐受电流（4s） | kA | 20 / 25 |
| 额定峰值耐受电流 | kA | 50 / 63 |
| 额定短路关合电流（峰值） | kA | 50 / 63 |
| 组合电器额定短路开断电流 | kA | 20 / 25 |
| 1min 工频耐受电压（相间、对地） | kV | 95 |
| 1min 工频耐受电压（隔离断口） | kV | 118 |
| 雷电冲击耐受电压（相间、对地） | kV | 185 |
| 雷电冲击耐受电压（隔离断口） | kV | 215 |
| 防护等级 | - | 外壳 IP3X |
| 操作方式 | - | 手动 / 电动可选 |
| 主开关型号 | - | FLN36-40.5 |
型号含义
H X G N - 40.5 │ │ │ │ └── 40.5：额定电压（kV） │ │ │ └──────── N：户内型 │ │ └────────── G：高压固定式 │ └──────────── X：箱型结构 └────────────── H：环网供电
后缀 F 表示负荷开关型，F.R 表示负荷开关 + 熔断器组合电器型
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -15℃
海拔高度：不超过 1000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
HXGN-40.5 环网柜作为 35kV 电压等级的紧凑型配电设备，应用场景广泛：
⚡ 市政配电网：35kV 城市环网供电系统、区域开闭所
🏭 工业厂区：大型矿山、化工、冶金企业的 35kV 配电系统
🌬️ 新能源场站：风力发电场、大型光伏电站升压并网
📦 箱式变电站：作为 35kV 预装式箱变的高压侧核心配套设备
🏗️ 基础设施：工业园区、开发区 35kV 配电工程
🚇 轨道交通：地铁、轻轨主变电所 35kV 配电
🏢 大型建筑：超高层建筑、大型商业综合体高压配电
🏘️ 住宅小区：大型社区 35kV 配电房
